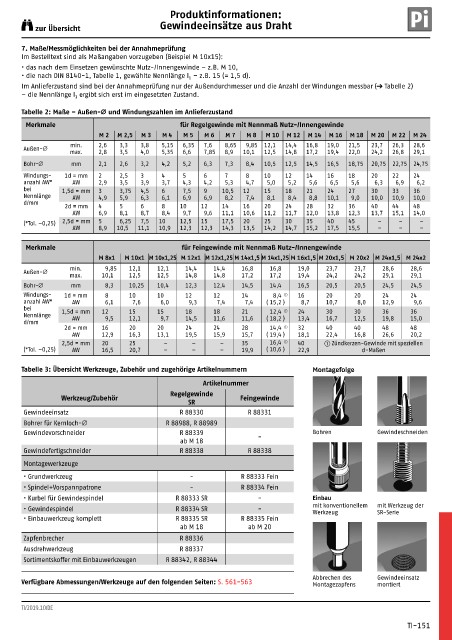

zur Übersicht Gewindeeinsätze aus Draht

7. Maße/Messmöglichkeiten bei der Annahmeprüfung
Im Bestelltext sind als Maßangaben vorzugeben (Beispiel M 10x15):
• das nach dem Einsetzen gewünschte Nutz-/Innengewinde – z.B. M 10,
• die nach DIN 8140-1, Tabelle 1, gewählte Nennlänge l 1 – z.B. 15 (= 1,5 d).
Im Anlieferzustand sind bei der Annahmeprüfung nur der Außendurchmesser und die Anzahl der Windungen messbar (Å Tabelle 2)
– die Nennlänge l 1 ergibt sich erst im eingesetzten Zustand.

Tabelle 2: Maße – Außen-Ø und Windungszahlen im Anlieferzustand
Merkmale für Regelgewinde mit Nennmaß Nutz-/Innengewinde
M 2 M 2,5 M 3 M 4 M 5 M 6 M 7 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24
min. 2,6 3,3 3,8 5,15 6,35 7,6 8,65 9,85 12,1 14,4 16,8 19,0 21,5 23,7 26,3 28,6
Außen-Ø
max. 2,8 3,5 4,0 5,35 6,6 7,85 8,9 10,1 12,5 14,8 17,2 19,4 22,0 24,2 26,8 29,1
Bohr-Ø mm 2,1 2,6 3,2 4,2 5,2 6,3 7,3 8,4 10,5 12,5 14,5 16,5 18,75 20,75 22,75 24,75
Windungs- 1d = mm 2 2,5 3 4 5 6 7 8 10 12 14 16 18 20 22 24
anzahl AW* AW 2,9 3,5 3,9 3,7 4,3 4,2 5,3 4,7 5,0 5,2 5,6 6,5 5,6 6,3 6,9 6,2
bei 1,5d = mm 3 3,75 4,5 6 7,5 9 10,5 12 15 18 21 24 27 30 33 36
Nennlänge AW 4,9 5,9 6,3 6,1 6,9 6,9 8,2 7,4 8,1 8,4 8,8 10,1 9,0 10,0 10,9 10,0
d/mm
2d = mm 4 5 6 8 10 12 14 16 20 24 28 32 36 40 44 48
AW 6,9 8,1 8,7 8,4 9,7 9,6 11,1 10,6 11,2 11,7 12,0 13,8 12,3 13,7 15,1 14,0
(*Tol. –0,25) 2,5d = mm 5 6,25 7,5 10 12,5 15 17,5 20 25 30 35 40 45 – – –
AW 8,9 10,5 11,1 10,9 12,3 12,3 14,3 13,5 14,2 14,7 15,2 17,5 15,5 – – –

Merkmale für Feingewinde mit Nennmaß Nutz-/Innengewinde
M 8x1 M 10x1 M 10x1,25 M 12x1 M 12x1,25 M 14x1,5 M 14x1,25 M 16x1,5 M 20x1,5 M 20x2 M 24x1,5 M 24x2
min. 9,85 12,1 12,1 14,4 14,4 16,8 16,8 19,0 23,7 23,7 28,6 28,6
Außen-Ø
max. 10,1 12,5 12,5 14,8 14,8 17,2 17,2 19,4 24,2 24,2 29,1 29,1
Bohr-Ø mm 8,3 10,25 10,4 12,3 12,4 14,5 14,4 16,5 20,5 20,5 24,5 24,5
Windungs- 1d = mm 8 10 10 12 12 14 8,4 16 20 20 24 24
anzahl AW* AW 6,1 7,6 6,0 9,3 7,4 7,4 ( 15,2 ) 8,7 10,7 8,0 12,9 9,6
bei 1,5d = mm 12 15 15 18 18 21 12,4 24 30 30 36 36
Nennlänge AW 9,5 12,1 9,7 14,5 11,6 11,6 ( 18,2 ) 13,4 16,7 12,5 19,8 15,0
d/mm
2d = mm 16 20 20 24 24 28 14,4 32 40 40 48 48
AW 12,9 16,3 13,1 19,5 15,9 15,7 ( 19,4 ) 18,1 22,4 16,8 26,6 20,2
2,5d = mm 20 25 – – – 35 16,4 40 a Zündkerzen-Gewinde mit speziellen
(*Tol. –0,25) AW 16,5 20,7 – – – 19,9 ( 10,6 ) 22,9 d-Maßen

Tabelle 3: Übersicht Werkzeuge, Zubehör und zugehörige Artikelnummern Montagefolge
Artikelnummer
Regelgewinde
Werkzeug/Zubehör Feingewinde
SR
Gewindeeinsatz R 88330 R 88331
Bohrer für Kernloch-Ø R 88988, R 88989
Gewindevorschneider R 88339 Bohren Gewindeschneiden
ab M 18 -
Gewindefertigschneider R 88338 R 88338

Montagewerkzeuge
• Grundwerkzeug - R 88333 Fein
• Spindel+Vorspannpatrone - R 88334 Fein
• Kurbel für Gewindespindel R 88333 SR - Einbau
mit konventionellem mit Werkzeug der
• Gewindespindel R 88334 SR - Werkzeug SR-Serie
• Einbauwerkzeug komplett R 88335 SR R 88335 Fein
ab M 18 ab M 20
Zapfenbrecher R 88336
Ausdrehwerkzeug R 88337
Sortimentskoffer mit Einbauwerkzeugen R 88342, R 88344

Abbrechen des Gewindeeinsatz
Verfügbare Abmessungen/Werkzeuge auf den folgenden Seiten: S. 561-563 Montagezapfens montiert
