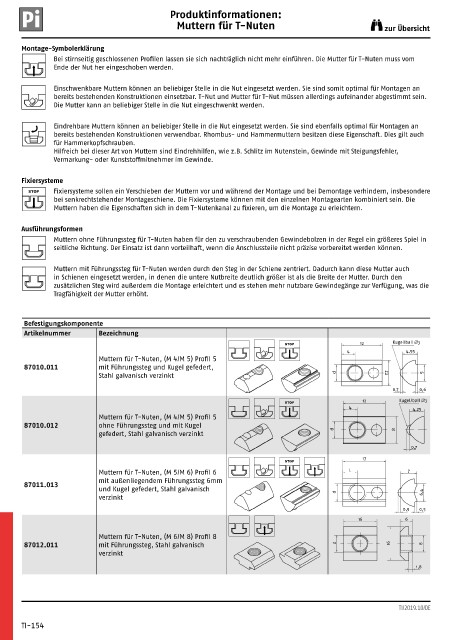

Pi Produktinformationen: zur Übersicht
Muttern für T-Nuten

Montage-Symbolerklärung
Bei stirnseitig geschlossenen Profilen lassen sie sich nachträglich nicht mehr einführen. Die Mutter für T-Nuten muss vom
Ende der Nut her eingeschoben werden.

Einschwenkbare Muttern können an beliebiger Stelle in die Nut eingesetzt werden. Sie sind somit optimal für Montagen an
bereits bestehenden Konstruktionen einsetzbar. T-Nut und Mutter für T-Nut müssen allerdings aufeinander abgestimmt sein.
Die Mutter kann an beliebiger Stelle in die Nut eingeschwenkt werden.

Eindrehbare Muttern können an beliebiger Stelle in die Nut eingesetzt werden. Sie sind ebenfalls optimal für Montagen an
bereits bestehenden Konstruktionen verwendbar. Rhombus- und Hammermuttern besitzen diese Eigenschaft. Dies gilt auch
für Hammerkopfschrauben.
Hilfreich bei dieser Art von Muttern sind Eindrehhilfen, wie z.B. Schlitz im Nutenstein, Gewinde mit Steigungsfehler,
Vermarkung- oder Kunststoffmitnehmer im Gewinde.

Fixiersysteme
STOP Fixiersysteme sollen ein Verschieben der Muttern vor und während der Montage und bei Demontage verhindern, insbesondere
bei senkrechtstehender Montageschiene. Die Fixiersysteme können mit den einzelnen Montagearten kombiniert sein. Die
Muttern haben die Eigenschaften sich in dem T-Nutenkanal zu fixieren, um die Montage zu erleichtern.

Ausführungsformen
Muttern ohne Führungssteg für T-Nuten haben für den zu verschraubenden Gewindebolzen in der Regel ein größeres Spiel in
seitliche Richtung. Der Einsatz ist dann vorteilhaft, wenn die Anschlussteile nicht präzise vorbereitet werden können.

Muttern mit Führungssteg für T-Nuten werden durch den Steg in der Schiene zentriert. Dadurch kann diese Mutter auch
in Schienen eingesetzt werden, in denen die untere Nutbreite deutlich größer ist als die Breite der Mutter. Durch den
zusätzlichen Steg wird außerdem die Montage erleichtert und es stehen mehr nutzbare Gewindegänge zur Verfügung, was die
Tragfähigkeit der Mutter erhöht.

Befestigungskomponente
Artikelnummer Bezeichnung
STOP 12 Kugel/ball Ø3
4 4,55
Muttern für T-Nuten, (M 4/M 5) Profil 5
87010.011 mit Führungssteg und Kugel gefedert,
Stahl galvanisch verzinkt d 7,7 5

0,7 0,6
STOP 12 Kugel/ball Ø3
4 4,25
Muttern für T-Nuten, (M 4/M 5) Profil 5
87010.012 ohne Führungssteg und mit Kugel
d 8
gefedert, Stahl galvanisch verzinkt
0,7
17
STOP
Muttern für T-Nuten, (M 5/M 6) Profil 6 L 7
mit außenliegendem Führungssteg 6mm
87011.013
und Kugel gefedert, Stahl galvanisch d 6,4
verzinkt
0,9 0,5
16 6

Muttern für T-Nuten, (M 6/M 8) Profil 8
87012.011 mit Führungssteg, Stahl galvanisch d 16 8
verzinkt

1,8
