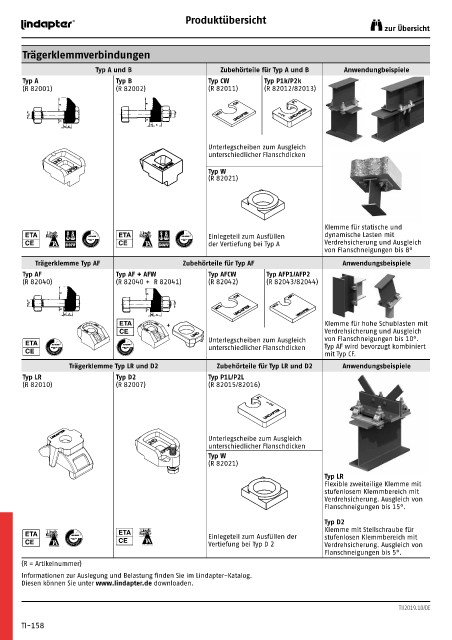

Produktübersicht
®
zur Übersicht

Trägerklemmverbindungen

Typ A und B Zubehörteile für Typ A und B Anwendungbeispiele
Typ A Typ B Typ CW Typ P1k/P2k
(R 82001) (R 82002) (R 82011) (R 82012/82013)

Unterlegscheiben zum Ausgleich
unterschiedlicher Flanschdicken

Typ W
(R 82021)

Klemme für statische und
Einlegeteil zum Ausfüllen dynamische Lasten mit
der Vertiefung bei Typ A Verdrehsicherung und Ausgleich
von Flanschneigungen bis 8°

Trägerklemme Typ AF Zubehörteile für Typ AF Anwendungsbeispiele
Typ AF Typ AF + AFW Typ AFCW Typ AFP1/AFP2
(R 82040) (R 82040 + R 82041) (R 82042) (R 82043/82044)

+ Klemme für hohe Schublasten mit
Verdrehsicherung und Ausgleich
Unterlegscheiben zum Ausgleich von Flanschneigungen bis 10°.
unterschiedlicher Flanschdicken Typ AF wird bevorzugt kombiniert
mit Typ CF.
Trägerklemme Typ LR und D2 Zubehörteile für Typ LR und D2 Anwendungsbeispiele
Typ LR Typ D2 Typ P1L/P2L
(R 82010) (R 82007) (R 82015/82016)

Unterlegscheibe zum Ausgleich
unterschiedlicher Flanschdicken
Typ W
(R 82021)
Typ LR
Flexible zweiteilige Klemme mit
stufenlosem Klemmbereich mit
Verdrehsicherung. Ausgleich von
Flanschneigungen bis 15°.
Typ D2
Klemme mit Stellschraube für
Einlegeteil zum Ausfüllen der stufenlosen Klemmbereich mit
Vertiefung bei Typ D 2 Verdrehsicherung. Ausgleich von
Flanschneigungen bis 5°.
(R = Artikelnummer)
Informationen zur Auslegung und Belastung finden Sie im Lindapter-Katalog.
Diesen können Sie unter www.lindapter.de downloaden.

TI/2019.10/DE

TI-158
