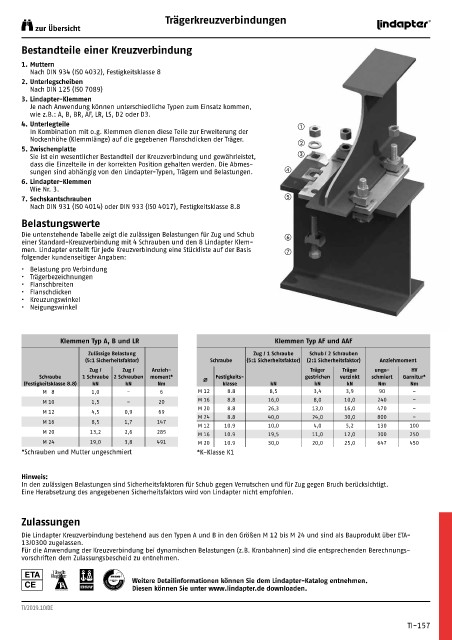

Trägerkreuzverbindungen ®
zur Übersicht

Bestandteile einer Kreuzverbindung

1. Muttern
Nach DIN 934 (ISO 4032), Festigkeitsklasse 8
2. Unterlegscheiben
Nach DIN 125 (ISO 7089)
3. Lindapter-Klemmen
Je nach Anwendung können unterschiedliche Typen zum Einsatz kommen,
wie z.B.: A, B, BR, AF, LR, LS, D2 oder D3.
4. Unterlegteile a
In Kombination mit o.g. Klemmen dienen diese Teile zur Erweiterung der
Nockenhöhe (Klemmlänge) auf die gegebenen Flanschdicken der Träger. b
5. Zwischenplatte
Sie ist ein wesentlicher Bestandteil der Kreuzverbindung und gewährleistet, c
dass die Einzelteile in der korrekten Position gehalten werden. Die Abmes-
sungen sind abhängig von den Lindapter-Typen, Trägern und Belastungen. d
6. Lindapter-Klemmen
Wie Nr. 3.
7. Sechskantschrauben e
Nach DIN 931 (ISO 4014) oder DIN 933 (ISO 4017), Festigkeits klasse 8.8

Belastungswerte
Die untenstehende Tabelle zeigt die zulässigen Belastungen für Zug und Schub f
einer Standard-Kreuzverbindung mit 4 Schrauben und den 8 Lindapter Klem-
men. Lindapter erstellt für jede Kreuzverbindung eine Stückliste auf der Basis g
folgender kundenseitiger Angaben:
• Belastung pro Verbindung
• Trägerbezeichnungen
• Flanschbreiten
• Flanschdicken
• Kreuzungswinkel
• Neigungswinkel

Klemmen Typ A, B und LR Klemmen Typ AF und AAF

Zulässige Belastung Zug / 1 Schraube Schub / 2 Schrauben

(5:1 Sicherheitsfaktor) Schraube (5:1 Sicherheitsfaktor) (2:1 Sicherheitsfaktor) Anziehmoment
Zug / Zug / Anzieh- Träger Träger unge- HV
Schraube 1 Schraube 2 Schrauben moment* Ø Festigkeits- gestrichen verzinkt schmiert Garnitur*
(Festigkeitsklasse 8.8) kN kN Nm klasse kN kN kN Nm Nm
M 8 1,0 – 6 M 12 8.8 8,5 3,4 3,9 90 –
M 10 1,5 – 20 M 16 8.8 16,0 8,0 10,0 240 –
M 20 8.8 26,3 13,0 16,0 470 –
M 12 4,5 0,9 69
M 24 8.8 40,0 24,0 30,0 800 –
M 16 8,5 1,7 147
M 12 10.9 10,0 4,0 5,2 130 100
M 20 13,2 2,6 285 M 16 10.9 19,5 11,0 12,0 300 250
M 24 19,0 3,8 491 M 20 10.9 30,0 20,0 25,0 647 450
*Schrauben und Mutter ungeschmiert *K-Klasse K1

Hinweis:
In den zulässigen Belastungen sind Sicherheitsfaktoren für Schub gegen Verrutschen und für Zug gegen Bruch berücksichtigt.
Eine Herabsetzung des angegebenen Sicherheitsfaktors wird von Lindapter nicht empfohlen.

Zulassungen
Die Lindapter Kreuzverbindung bestehend aus den Typen A und B in den Größen M 12 bis M 24 und sind als Bauprodukt über ETA-
13/0300 zugelassen.
Für die Anwendung der Kreuzverbindung bei dynamischen Belastungen (z.B. Kranbahnen) sind die entsprechenden Berechnungs-
vorschriften dem Zulassungsbescheid zu entnehmen.

Weitere Detailinformationen können Sie dem Lindapter-Katalog entnehmen.
Diesen können Sie unter www.lindapter.de downloaden.

TI/2019.10/DE

TI-157
