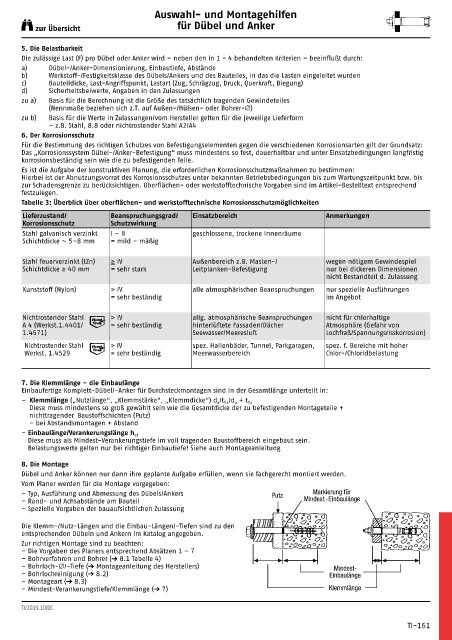

Auswahl- und Montagehilfen

zur Übersicht für Dübel und Anker

5. Die Belastbarkeit
Die zulässige Last (F) pro Dübel oder Anker wird – neben den in 1 - 4 behandelten Kriterien – beeinflußt durch:
a) Dübel-/Anker-Dimensionierung, Einbautiefe, Abstände
b) Werkstoff-/Festigkeitsklasse des Dübels/Ankers und des Bauteiles, in das die Lasten eingeleitet wurden
c) Bauteildicke, Last-Angriffspunkt, Lastart (Zug, Schrägzug, Druck, Querkraft, Biegung)
d) Sicherheitsbeiwerte, Angaben in den Zulassungen
zu a) Basis für die Berechnung ist die Größe des tatsächlich tragenden Gewindeteiles
(Nennmaße beziehen sich z.T. auf Außen-/Hülsen- oder Bohrer-Ø)
zu b) Basis für die Werte in Zulassungen/vom Hersteller gelten für die jeweilige Lieferform
– z.B. Stahl, 8.8 oder nichtrostender Stahl A2/A4
6. Der Korrosionsschutz
Für die Bestimmung des richtigen Schutzes von Befestigungselementen gegen die verschiedenen Korrosionsarten gilt der Grundsatz:
Das „Korrosionssystem Dübel-/Anker-Befestigung“ muss mindestens so fest, dauerhaltbar und unter Einsatzbedingungen langfristig
korrosionsbeständig sein wie die zu befestigenden Teile.
Es ist die Aufgabe der konstruktiven Planung, die erforderlichen Korrosionsschutzmaßnahmen zu bestimmen:
Hierbei ist der Abnutzungsvorrat des Korrosionsschutzes unter bekannten Betriebsbedingungen bis zum Wartungszeitpunkt bzw. bis
zur Schadensgrenze zu berücksichtigen. Oberflächen- oder werkstofftechnische Vorgaben sind im Artikel-Bestelltext entsprechend
festzulegen.
Tabelle 3: Überblick über oberflächen- und werkstofftechnische Korrosionsschutzmöglichkeiten
Lieferzustand/ Beanspruchungsgrad/ Einsatzbereich Anmerkungen
Korrosionsschutz Schutzwirkung
Stahl galvanisch verzinkt I – II geschlossene, trockene Innenräume
Schichtdicke ~ 5–8 mm = mild – mäßig

Stahl feuerverzinkt (tZn) ≥ IV Außenbereich z.B. Masten-/ wegen nötigem Gewindespiel
Schichtdicke ≥ 40 mm = sehr stark Leitplanken-Befestigung nur bei dickeren Dimensionen
nicht Bestandteil d. Zulassung
Kunststoff (Nylon) > IV alle atmosphärischen Beanspruchungen nur spezielle Ausführungen
= sehr beständig im Angebot

Nichtrostender Stahl > IV allg. atmosphärische Beanspruchungen nicht für chlorhaltige
A 4 (Werkst.1.4401/ = sehr beständig hinterlüftete Fassaden/Dächer Atmosphäre (Gefahr von
1.4571) Seewasser/Meeresluft Lochfraß/Spannungsrisskorrosion)
Nichtrostender Stahl > IV spez. Hallenbäder, Tunnel, Parkgaragen, spez. f. Bereiche mit hoher
Werkst. 1.4529 = sehr beständig Meerwasserbereich Chlor-/Chloridbelastung

7. Die Klemmlänge – die Einbaulänge
Einbaufertige Komplett-Dübel/-Anker für Durchsteckmontagen sind in der Gesamtlänge unterteilt in:
– Klemmlänge („Nutzlänge“, „Klemmstärke“, „Klemmdicke“) d a /t fix /d p + t fix
Diese muss mindestens so groß gewählt sein wie die Gesamtdicke der zu befestigenden Montageteile +
nichttragender Baustoffschichten (Putz)
– bei Abstandsmontagen + Abstand
– Einbaulänge/Verankerungslänge h ef
Diese muss als Mindest-Verankerungstiefe im voll tragenden Baustoffbereich eingebaut sein.
Belastungswerte gelten nur bei richtiger Einbautiefe! Siehe auch Montageanleitung

8. Die Montage
Dübel und Anker können nur dann ihre geplante Aufgabe erfüllen, wenn sie fachgerecht montiert werden.
Vom Planer werden für die Montage vorgegeben:
– Typ, Ausführung und Abmessung des Dübels/Ankers
– Rand- und Achsabstände am Bauteil
– Spezielle Vorgaben der bauaufsichtlichen Zulassung

Die Klemm-/Nutz-Längen und die Einbau-Längen/-Tiefen sind zu den
entsprechenden Dübeln und Ankern im Katalog angegeben.
Zur richtigen Montage sind zu beachten:
– Die Vorgaben des Planers entsprechend Absätzen 1 – 7
– Bohrverfahren und Bohrer (Å 8.1 Tabelle 4)
– Bohrloch-Ø/-Tiefe (Å Montageanleitung des Herstellers)
– Bohrlochreinigung (Å 8.2)
– Montageart (Å 8.3)
– Mindest-Verankerungstiefe/Klemmlänge (Å 7)
