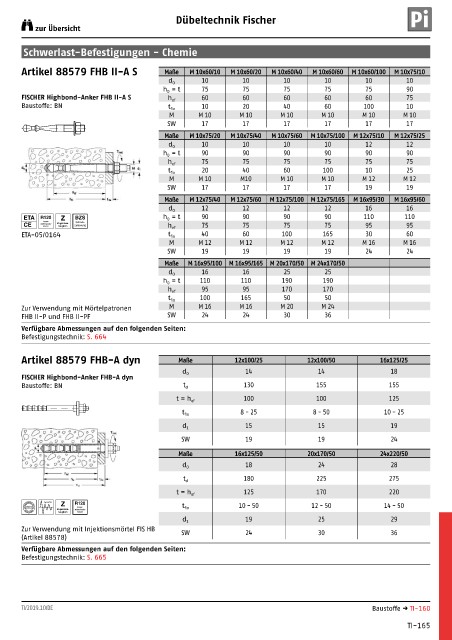

Page 866 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Schwerlast-Befestigungen - Chemie

Artikel 88579 FHB II-A S Maße M 10x60/10 M 10x60/20 M 10x60/40 M 10x60/60 M 10x60/100 M 10x75/10
10 10 10 10 10 10
d 0
h 0 = t 75 75 75 75 75 90
FISCHER Highbond-Anker FHB II-A S h ef 60 60 60 60 60 75
Baustoffe: BN t fix 10 20 40 60 100 10
M M 10 M 10 M 10 M 10 M 10 M 10
SW 17 17 17 17 17 17
Maße M 10x75/20 M 10x75/40 M 10x75/60 M 10x75/100 M 12x75/10 M 12x75/25
10 10 10 10 12 12
d 0
h 0 = t 90 90 90 90 90 90
75 75 75 75 75 75
h ef
20 40 60 100 10 25
t fix
M M 10 M10 M 10 M 10 M 12 M 12
SW 17 17 17 17 19 19
Maße M 12x75/40 M 12x75/60 M 12x75/100 M 12x75/165 M 16x95/30 M 16x95/60
12 12 12 12 16 16
d 0
h 0 = t 90 90 90 90 110 110
75 75 75 75 95 95
h ef
ETA-05/0164 t fix 40 60 100 165 30 60
M M 12 M 12 M 12 M 12 M 16 M 16
SW 19 19 19 19 24 24
Maße M 16x95/100 M 16x95/165 M 20x170/50 M 24x170/50
16 16 25 25
d 0
h 0 = t 110 110 190 190
95 95 170 170
h ef
100 165 50 50
t fix
Zur Verwendung mit Mörtelpatronen M M 16 M 16 M 20 M 24
FHB II-P und FHB II-PF SW 24 24 30 36
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 664

Artikel 88579 FHB-A dyn Maße 12x100/25 12x100/50 16x125/25
14 14 18
d 0
FISCHER Highbond-Anker FHB-A dyn
Baustoffe: BN t d 130 155 155
100 100 125
t = h ef
8 - 25 8 - 50 10 - 25
t fix
15 15 19
d 1
SW 19 19 24
Maße 16x125/50 20x170/50 24x220/50
18 24 28
d 0
180 225 275
t d
125 170 220
t = h ef
10 - 50 12 - 50 14 - 50
t fix
19 25 29
d 1
Zur Verwendung mit Injektionsmörtel FIS HB SW 24 30 36
(Artikel 88578)
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 665

TI/2019.10/DE Baustoffe → TI-160

TI-165
