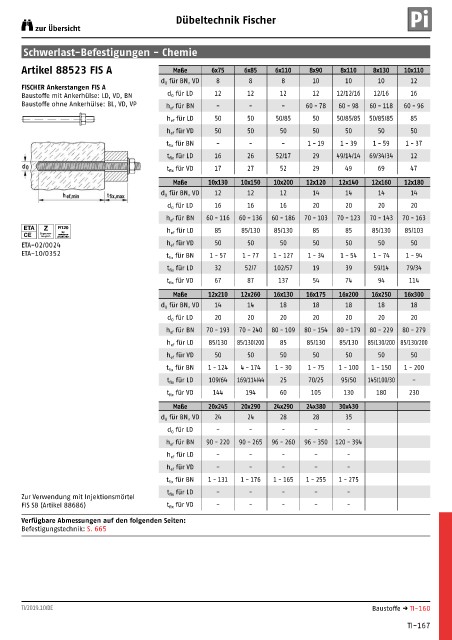

Schwerlast-Befestigungen - Chemie
Artikel 88523 FIS A Maße 6x75 6x85 6x110 8x90 8x110 8x130 10x110

d 0 für BN, VD 8 8 8 10 10 10 12
FISCHER Ankerstangen FIS A
Baustoffe mit Ankerhülse: LD, VD, BN d 0 für LD 12 12 12 12 12/12/16 12/16 16
Baustoffe ohne Ankerhülse: BL, VD, VP h ef für BN - - - 60 - 78 60 - 98 60 - 118 60 - 96

h ef für LD 50 50 50/85 50 50/85/85 50/85/85 85
h ef für VD 50 50 50 50 50 50 50
t fix für BN - - - 1 - 19 1 - 39 1 - 59 1 - 37
t fix für LD 16 26 52/17 29 49/14/14 69/34/34 12
t fix für VD 17 27 52 29 49 69 47
Maße 10x130 10x150 10x200 12x120 12x140 12x160 12x180
d 0 für BN, VD 12 12 12 14 14 14 14
d 0 für LD 16 16 16 20 20 20 20
h ef für BN 60 - 116 60 - 136 60 - 186 70 - 103 70 - 123 70 - 143 70 - 163
h ef für LD 85 85/130 85/130 85 85 85/130 85/103

ETA-02/0024 h ef für VD 50 50 50 50 50 50 50
ETA-10/0352 t fix für BN 1 - 57 1 - 77 1 - 127 1 - 34 1 - 54 1 - 74 1 - 94
t fix für LD 32 52/7 102/57 19 39 59/14 79/34
t fix für VD 67 87 137 54 74 94 114

Maße 12x210 12x260 16x130 16x175 16x200 16x250 16x300
d 0 für BN, VD 14 14 18 18 18 18 18
d 0 für LD 20 20 20 20 20 20 20
h ef für BN 70 - 193 70 - 240 80 - 109 80 - 154 80 - 179 80 - 229 80 - 279
h ef für LD 85/130 85/130/200 85 85/130 85/130 85/130/200 85/130/200
h ef für VD 50 50 50 50 50 50 50
t fix für BN 1 - 124 4 - 174 1 - 30 1 - 75 1 - 100 1 - 150 1 - 200
t fix für LD 109/64 169/114/44 25 70/25 95/50 145/100/30 -
t fix für VD 144 194 60 105 130 180 230
Maße 20x245 20x290 24x290 24x380 30x430
d 0 für BN, VD 24 24 28 28 35
d 0 für LD - - - - -
h ef für BN 90 - 220 90 - 265 96 - 260 96 - 350 120 - 394
h ef für LD - - - - -
h ef für VD - - - - -
t fix für BN 1 - 131 1 - 176 1 - 165 1 - 255 1 - 275
t fix für LD - - - - -
Zur Verwendung mit Injektionsmörtel
FIS SB (Artikel 88686) t fix für VD - - - - -

Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 665

TI/2019.10/DE Baustoffe → TI-160

TI-167
