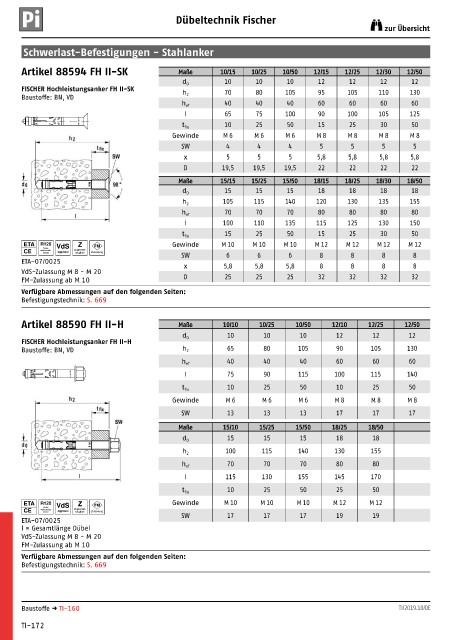

Page 873 - WS Befestigungstechnik

Pi Dübeltechnik Fischer zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88594 FH II-SK Maße 10/15 10/25 10/50 12/15 12/25 12/30 12/50
10 10 10 12 12 12 12
d 0
FISCHER Hochleistungsanker FH II-SK 70 80 105 95 105 110 130
Baustoffe: BN, VD h 2
h ef 40 40 40 60 60 60 60
l 65 75 100 90 100 105 125
10 25 50 15 25 30 50
t fix
Gewinde M 6 M 6 M 6 M 8 M 8 M 8 M 8
SW 4 4 4 5 5 5 5
x 5 5 5 5,8 5,8 5,8 5,8
D 19,5 19,5 19,5 22 22 22 22
Maße 15/15 15/25 15/50 18/15 18/25 18/30 18/50
15 15 15 18 18 18 18
d 0
105 115 140 120 130 135 155
h 2
70 70 70 80 80 80 80
h ef
l 100 110 135 115 125 130 150
15 25 50 15 25 30 50
t fix
Gewinde M 10 M 10 M 10 M 12 M 12 M 12 M 12
SW 6 6 6 8 8 8 8
ETA-07/0025 x 5,8 5,8 5,8 8 8 8 8
VdS-Zulassung M 8 - M 20
FM-Zulassung ab M 10 D 25 25 25 32 32 32 32
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 669

Artikel 88590 FH II-H Maße 10/10 10/25 10/50 12/10 12/25 12/50
10 10 10 12 12 12
d 0
FISCHER Hochleistungsanker FH II-H
Baustoffe: BN, VD h 2 65 80 105 90 105 130
40 40 40 60 60 60
h ef
l 75 90 115 100 115 140
10 25 50 10 25 50
t fix
Gewinde M 6 M 6 M 6 M 8 M 8 M 8
SW 13 13 13 17 17 17

Maße 15/10 15/25 15/50 18/25 18/50
15 15 15 18 18
d 0
100 115 140 130 155
h 2
70 70 70 80 80
h ef
l 115 130 155 145 170
10 25 50 25 50
t fix
Gewinde M 10 M 10 M 10 M 12 M 12
SW 17 17 17 19 19
ETA-07/0025
l = Gesamtlänge Dübel
VdS-Zulassung M 8 - M 20
FM-Zulassung ab M 10
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 669

Baustoffe → TI-160 TI/2019.10/DE
