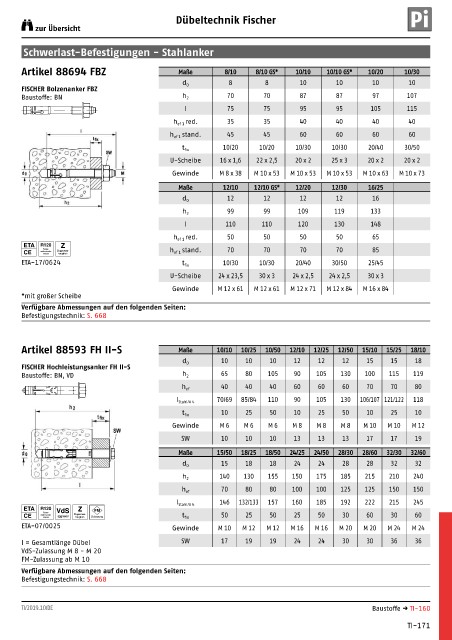

Page 872 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88694 FBZ Maße 8/10 8/10 GS* 10/10 10/10 GS* 10/20 10/30
8 8 10 10 10 10
d 0
FISCHER Bolzenanker FBZ
Baustoffe: BN h 2 70 70 87 87 97 107
l 75 75 95 95 105 115
h ef 1 red. 35 35 40 40 40 40
h ef 1 stand. 45 45 60 60 60 60

10/20 10/20 10/30 10/30 20/40 30/50
t fix
U-Scheibe 16 x 1,6 22 x 2,5 20 x 2 25 x 3 20 x 2 20 x 2
Gewinde M 8 x 38 M 10 x 53 M 10 x 53 M 10 x 53 M 10 x 63 M 10 x 73
Maße 12/10 12/10 GS* 12/20 12/30 16/25
12 12 12 12 16
d 0
99 99 109 119 133
h 2
l 110 110 120 130 148
h ef 1 red. 50 50 50 50 65
h ef 1 stand. 70 70 70 70 85
ETA-17/0624 t fix 10/30 10/30 20/40 30/50 25/45

U-Scheibe 24 x 23,5 30 x 3 24 x 2,5 24 x 2,5 30 x 3
Gewinde M 12 x 61 M 12 x 61 M 12 x 71 M 12 x 84 M 16 x 84
*mit großer Scheibe
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 668

Artikel 88593 FH II-S Maße 10/10 10/25 10/50 12/10 12/25 12/50 15/10 15/25 18/10

10 10 10 12 12 12 15 15 18
d 0
FISCHER Hochleistungsanker FH II-S
Baustoffe: BN, VD h 2 65 80 105 90 105 130 100 115 119
40 40 40 60 60 60 70 70 80
h ef
70/69 85/84 110 90 105 130 106/107 121/122 118
l Stahl/A 4
10 25 50 10 25 50 10 25 10
t fix
Gewinde M 6 M 6 M 6 M 8 M 8 M 8 M 10 M 10 M 12
SW 10 10 10 13 13 13 17 17 19

Maße 15/50 18/25 18/50 24/25 24/50 28/30 28/60 32/30 32/60
15 18 18 24 24 28 28 32 32
d 0
140 130 155 150 175 185 215 210 240
h 2
70 80 80 100 100 125 125 150 150
h ef
146 132/133 157 160 185 192 222 215 245
l Stahl/A 4
50 25 50 25 50 30 60 30 60
t fix
ETA-07/0025 Gewinde M 10 M 12 M 12 M 16 M 16 M 20 M 20 M 24 M 24
l = Gesamtlänge Dübel SW 17 19 19 24 24 30 30 36 36
VdS-Zulassung M 8 - M 20
FM-Zulassung ab M 10
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 668

TI/2019.10/DE Baustoffe → TI-160

TI-171
