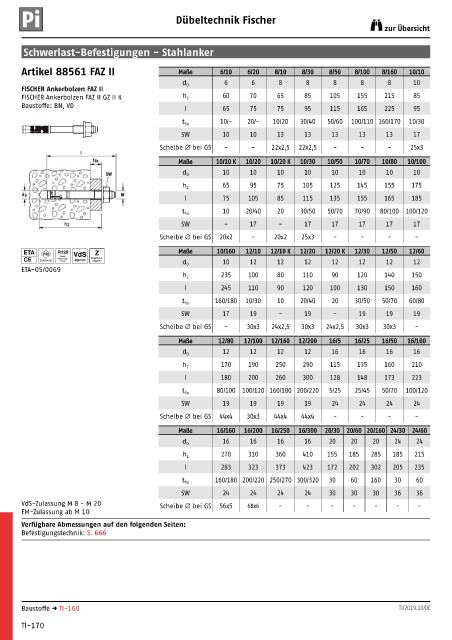

Page 871 - WS Befestigungstechnik

Pi Dübeltechnik Fischer zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88561 FAZ II Maße 6/10 6/20 8/10 8/30 8/50 8/100 8/160 10/10
6 6 8 8 8 8 8 10
d 0
FISCHER Ankerbolzen FAZ II
FISCHER Ankerbolzen FAZ II GZ II K h 2 60 70 65 85 105 155 215 85
Baustoffe: BN, VD l 65 75 75 95 115 165 225 95
10/- 20/- 10/20 30/40 50/60 100/110 160/170 10/30
t fix
SW 10 10 13 13 13 13 13 17

Scheibe Ø bei GS - - 22x2,5 22x2,5 - - - 25x3
Maße 10/10 K 10/20 10/20 K 10/30 10/50 10/70 10/80 10/100
10 10 10 10 10 10 10 10
d 0
65 95 75 105 125 145 155 175
h 2
l 75 105 85 115 135 155 165 185
10 20/40 20 30/50 50/70 70/90 80/100 100/120
t fix
SW - 17 - 17 17 17 17 17
Scheibe Ø bei GS 20x2 - 20x2 25x3 - - - -

Maße 10/160 12/10 12/10 K 12/20 12/20 K 12/30 12/50 12/60
10 12 12 12 12 12 12 12
d 0
ETA-05/0069
h 2 235 100 80 110 90 120 140 150
l 245 110 90 120 100 130 150 160
160/180 10/30 10 20/40 20 30/50 50/70 60/80
t fix
SW 17 19 - 19 - 19 19 19
Scheibe Ø bei GS - 30x3 24x2,5 30x3 24x2,5 30x3 30x3 -
Maße 12/80 12/100 12/160 12/200 16/5 16/25 16/50 16/100
12 12 12 12 16 16 16 16
d 0
170 190 250 290 115 135 160 210
h 2
l 180 200 260 300 128 148 173 223

80/100 100/120 160/180 200/220 5/25 25/45 50/70 100/120
t fix
SW 19 19 19 19 24 24 24 24
Scheibe Ø bei GS 44x4 30x3 44x4 44x4 - - - -
Maße 16/160 16/200 16/250 16/300 20/30 20/60 20/160 24/30 24/60
16 16 16 16 20 20 20 24 24
d 0
270 310 360 410 155 185 285 185 215
h 2
l 283 323 373 423 172 202 302 205 235
160/180 200/220 250/270 300/320 30 60 160 30 60
t fix
SW 24 24 24 24 30 30 30 36 36
VdS-Zulassung M 8 - M 20 Scheibe Ø bei GS 56x5 68x6 - - - - - - -
FM-Zulassung ab M 10
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 666

Baustoffe → TI-160 TI/2019.10/DE

TI-170
