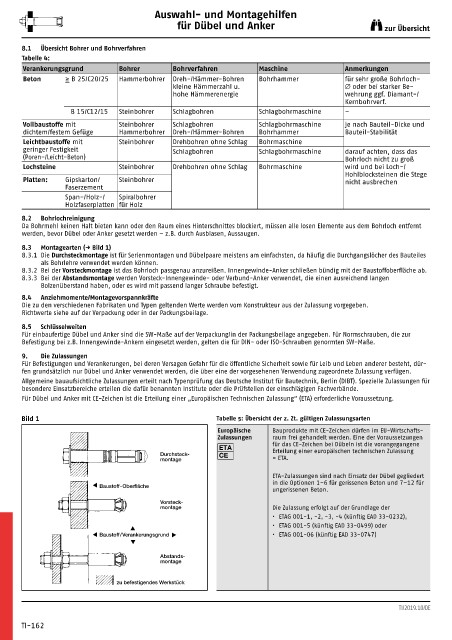

Auswahl- und Montagehilfen
für Dübel und Anker zur Übersicht

8.1 Übersicht Bohrer und Bohrverfahren
Tabelle 4:
Verankerungsgrund Bohrer Bohrverfahren Maschine Anmerkungen
Beton ≥ B 25/C20/25 Hammerbohrer Dreh-/Hämmer-Bohren Bohrhammer für sehr große Bohrloch-
kleine Hämmerzahl u. Ø oder bei starker Be-
hohe Hämmerenergie wehrung ggf. Diamant-/
Kernbohrverf.
B 15/C12/15 Steinbohrer Schlagbohren Schlagbohrmaschine –
Vollbaustoffe mit Steinbohrer Schlagbohren Schlagbohrmaschine je nach Bauteil-Dicke und
dichtem/festem Gefüge Hammerbohrer Dreh-/Hämmer-Bohren Bohrhammer Bauteil-Stabilität
Leichtbaustoffe mit Steinbohrer Drehbohren ohne Schlag Bohrmaschine
geringer Festigkeit Schlagbohren Schlagbohrmaschine darauf achten, dass das
(Poren-/Leicht-Beton) Bohrloch nicht zu groß
Lochsteine Steinbohrer Drehbohren ohne Schlag Bohrmaschine wird und bei Loch-/
Hohlblocksteinen die Stege
Platten: Gipskarton/ Steinbohrer nicht ausbrechen
Faserzement
Span-/Holz-/ Spiralbohrer
Holzfaserplatten für Holz
8.2 Bohrlochreinigung
Da Bohrmehl keinen Halt bieten kann oder den Raum eines Hinterschnittes blockiert, müssen alle losen Elemente aus dem Bohrloch entfernt
werden, bevor Dübel oder Anker gesetzt werden – z.B. durch Ausblasen, Aussaugen.
8.3 Montagearten (→ Bild 1)
8.3.1 Die Durchsteckmontage ist für Serienmontagen und Dübelpaare meistens am einfachsten, da häufig die Durchgangslöcher des Bauteiles
als Bohrlehre verwendet werden können.
8.3.2 Bei der Vorsteckmontage ist das Bohrloch passgenau anzureißen. Innengewinde-Anker schließen bündig mit der Baustoffoberfläche ab.
8.3.3 Bei der Abstandsmontage werden Vorsteck-Innengewinde- oder Verbund-Anker verwendet, die einen ausreichend langen
Bolzenüberstand haben, oder es wird mit passend langer Schraube befestigt.
8.4 Anziehmomente/Montagevorspannkräfte
Die zu den verschiedenen Fabrikaten und Typen geltenden Werte werden vom Konstrukteur aus der Zulassung vorgegeben.
Richtwerte siehe auf der Verpackung oder in der Packungsbeilage.
8.5 Schlüsselweiten
Für einbaufertige Dübel und Anker sind die SW-Maße auf der Verpackung/in der Packungsbeilage angegeben. Für Normschrauben, die zur
Befestigung bei z.B. Innengewinde-Ankern eingesetzt werden, gelten die für DIN- oder ISO-Schrauben genormten SW-Maße.
9. Die Zulassungen
Für Befestigungen und Verankerungen, bei deren Versagen Gefahr für die öffentliche Sicherheit sowie für Leib und Leben anderer besteht, dür-
fen grundsätzlich nur Dübel und Anker verwendet werden, die über eine der vorgesehenen Verwendung zugeordnete Zulassung verfügen.
Allgemeine bauaufsichtliche Zulassungen erteilt nach Typenprüfung das Deutsche Institut für Bautechnik, Berlin (DIBT). Spezielle Zulassungen für
besondere Einsatzbereiche erteilen die dafür benannten Institute oder die Prüfstellen der einschlägigen Fachverbände.
Für Dübel und Anker mit CE-Zeichen ist die Erteilung einer „Europäischen Technischen Zulassung“ (ETA) erforderliche Voraussetzung.

Bild 1 Tabelle 5: Übersicht der z. Zt. gültigen Zulassungsarten
Europäische Bauprodukte mit CE-Zeichen dürfen im EU-Wirtschafts-
Zulassungen raum frei gehandelt werden. Eine der Voraussetzungen
für das CE-Zeichen bei Dübeln ist die vorangegangene
Erteilung einer europäischen technischen Zulassung
Durchsteck-
montage = ETA.
ETA-Zulassungen sind nach Einsatz der Dübel ge gliedert
in die Optionen 1–6 für gerissenen Beton und 7–12 für
Baustoff-Oberfläche
ungerissenen Beton.
Vorsteck-
montage Die Zulassung erfolgt auf der Grundlage der
• ETAG 001-1, -2, -3, -4 (künftig EAD 33-0232),
• ETAG 001-5 (künftig EAD 33-0499) oder
Baustoff/Verankerungsgrund • ETAG 001-06 (künftig EAD 33-0747)

Abstands-
montage

zu befestigendes Werkstück
