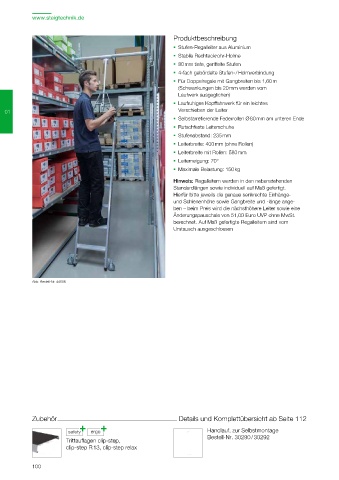

Page 100 - Günzbuerger Ratgeber Steigtechnik 2021
P. 100
www.steigtechnik.de
Produktbeschreibung Stufen-Regalleiter fahrbar
Stufen-Regalleiter aus Aluminium für Doppelregal
Stabile Rechteckrohr-Holme
80 mm tiefe, geriffelte Stufen Allgemeine Produktbeschreibung siehe links
4-fach gebördelte Stufen- / Holmverbindung
Für Doppelregale mit Gangbreiten bis 1,60 m
(Schwankungen bis 20 mm werden vom
Laufwerk ausgeglichen)
Laufruhiges Kopffahrwerk für ein leichtes
01 Verschieben der Leiter 01
Selbstarretierende Federrollen Ø 80 mm am unteren Ende
Rutschfeste Leiterschuhe
Detail Federrolle Gebrauchsposition Detail Kopffahrwerk Abb. Bestell-Nr. 44612
Stufenabstand: 235 mm
Leiterbreite: 400 mm (ohne Rollen) Arbeitshöhe bis ca. m 2,65 2,88 3,12 3,35 3,59 3,82 4,06
Stufenanzahl 6 7 8 9 10 11 12
Leiterbreite mit Rollen: 580 mm
Leiterlänge m 1,78 2,03 2,28 2,53 2,78 3,03 3,28
Leiterneigung: 70° Senkrechte Einhängehöhe m 1,50 1,73 1,97 2,20 2,44 2,67 2,91
Maximale Belastung: 150 kg Ausladung m 0,66 0,75 0,83 0,92 1,01 1,09 1,18
Holmhöhe mm 73 73 73 73 73 73 73
Hinweis: Regalleitern werden in den nebenstehenden Gewicht kg 16,0 16,5 17,0 18,0 18,5 19,0 19,5
Standardlängen sowie individuell auf Maß gefertigt. Bestell-Nr. 44606 44607 44608 44609 44610 44611 44612
Hierfür bitte jeweils die genaue senkrechte Einhänge- UVP ohne MwSt. Euro 676,00 712,00 750,00 793,00 840,00 877,00 971,00
und Schienenhöhe sowie Gangbreite und -länge ange-
ben – beim Preis wird die nächsthöhere Leiter sowie eine
Änderungspauschale von 51,00 Euro UVP ohne MwSt. Stufen Regalleiter drehbar
berechnet. Auf Maß gefertigte Regalleitern sind vom
Umtausch ausgeschlossen für Doppelregal
Allgemeine Produktbeschreibung siehe links
Abb. Bestell-Nr. 44506
Detail Federrolle Detail Kopffahrwerk Abb. Bestell-Nr. 44512
Arbeitshöhe bis ca. m 3,44 3,67 3,91 4,14 4,38 4,61 4,85
Stufenanzahl 6 7 8 9 10 11 12
Leiterlänge m 1,78 2,03 2,28 2,53 2,78 3,03 3,28
Senkrechte Einhängehöhe m 2,59 2,82 3,06 3,29 3,53 3,76 4,00
Ausladung m 0,99 1,07 1,16 1,24 1,33 1,41 1,50
Holmhöhe mm 73 73 73 73 73 73 73
Gewicht kg 18,5 19,0 19,5 20,5 21,0 21,5 23,0
Bestell-Nr. 44506 44507 44508 44509 44510 44511 44512
UVP ohne MwSt. Euro 662,00 700,00 744,00 781,00 827,00 866,00 902,00
Schienenanlage für Regalleitern
Bestell-Nr. UVP ohne MwSt. Euro
Aluminium-Rohr Ø 30 mm, 3.000 mm lang 30308 43,00
Zubehör Details und Komplettübersicht ab Seite 112 Aluminium-Rohr, eloxiert Ø 30 mm, 3.000 mm lang 30309 46,00
Stahl-Rohr, stahl / verzinkt Ø 30 mm, 3.000 mm lang 30318 43,00
Handlauf, zur Selbstmontage
Bestell-Nr. 30290 / 30292 Zwischenhalter (je 1,0 m Rohr 1 St. erforderlich) 30310* 14,00
Trittauflagen clip-step, Halter mit Endanschlag rechts 30311* 24,00
clip-step R 13, clip-step relax Halter mit Endanschlag links 30312* 24,00
* Montagematerial ist im Lieferumfang nicht enthalten Abb. Bestell-Nr. 30308 Abb. Bestell-Nr. 30312
100 101
