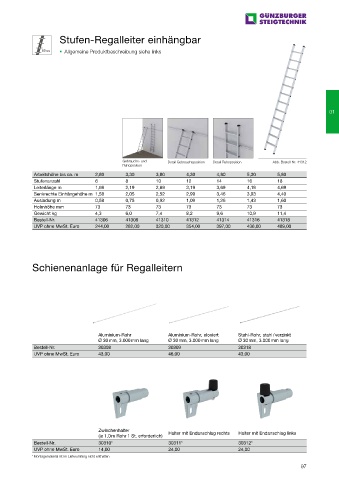

Produktbeschreibung Stufen-Regalleiter einhängbar
Stufen-Regalleiter aus Aluminium
Allgemeine Produktbeschreibung siehe links
Stabile Rechteckrohr-Holme
80 mm tiefe, geriffelte Stufen
4-fach gebördelte Stufen-/Holmverbindung
Rutschfeste Leiterschuhe
Stabile Auflegehaken Ø 35 mm am oberen
Ende für einen sicheren Stand
Abstellhaken Ø 35 mm für die platzsparende
01 Verstauung bei Nichtgebrauch 01
Stufenabstand: 235 mm
Leiterbreite: 420 mm
Leiterneigung: 70°
Maximale Belastung: 150 kg
Hinweis: Regalleitern werden in den nebenstehenden
Standardlängen sowie individuell auf Maß gefertigt. Gebrauchs- und Detail Gebrauchsposition Detail Ruheposition Abb. Bestell-Nr. 41312
Ruheposition
Hierfür bitte jeweils die genaue senkrechte Einhängehöhe
angeben – beim Preis wird die nächsthöhere Leiter sowie Arbeitshöhe bis ca. m 2,80 3,30 3,80 4,30 4,80 5,30 5,80
eine Änderungspauschale von 51,00 Euro UVP ohne MwSt. Stufenanzahl 6 8 10 12 14 16 18
berechnet. Auf Maß gefertigte Regalleitern sind vom Leiterlänge m 1,69 2,19 2,69 3,19 3,69 4,19 4,69
2,05
Senkrechte Einhängehöhe m 1,58
2,52
3,93
4,40
2,99
3,46
Umtausch ausgeschlossen
Ausladung m 0,58 0,75 0,92 1,09 1,26 1,43 1,60
Holmhöhe mm 73 73 73 73 73 73 73
Gewicht kg 4,3 6,0 7,4 8,2 9,6 10,9 11,4
Bestell-Nr. 41306 41308 41310 41312 41314 41316 41318
UVP ohne MwSt. Euro 244,00 282,00 320,00 354,00 397,00 436,00 489,00
Schienenanlage für Regalleitern
Abb. Bestell-Nr. 41312
Aluminium-Rohr Aluminium-Rohr, eloxiert Stahl-Rohr, stahl / verzinkt
Ø 30 mm, 3.000 mm lang Ø 30 mm, 3.000 mm lang Ø 30 mm, 3.000 mm lang
Bestell-Nr. 30308 30309 30318
UVP ohne MwSt. Euro 43,00 46,00 43,00
Zubehör Details und Komplettübersicht ab Seite 112
Handlauf, zur Selbstmontage
Bestell-Nr. 30290 / 30292
Trittauflagen clip-step,
clip-step R 13, clip-step relax
Federrolle Zwischenhalter Halter mit Endanschlag rechts Halter mit Endanschlag links
Bestell-Nr. 19682/19782 (je 1,0 m Rohr 1 St. erforderlich)
Bestell-Nr. 30310* 30311* 30312*
UVP ohne MwSt. Euro 14,00 24,00 24,00
* Montagematerial ist im Lieferumfang nicht enthalten
