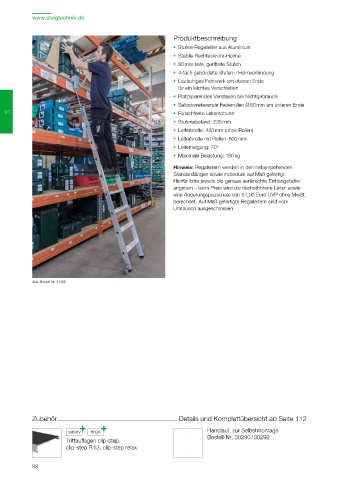

Produktbeschreibung Stufen-Regalleiter fahrbar
Stufen-Regalleiter aus Aluminium
Allgemeine Produktbeschreibung siehe links
Stabile Rechteckrohr-Holme
80 mm tiefe, geriffelte Stufen
4-fach gebördelte Stufen- / Holmverbindung
Laufruhiges Fahrwerk am oberen Ende
für ein leichtes Verschieben
Platzsparendes Verstauen bei Nichtgebrauch
Selbstarretierende Federrollen Ø 80 mm am unteren Ende
01 Rutschfeste Leiterschuhe 01
Stufenabstand: 235 mm
Leiterbreite: 420 mm (ohne Rollen)
Leiterbreite mit Rollen: 600 mm
Leiterneigung: 70°
Maximale Belastung: 150 kg
Gebrauchs- und Detail Kopffahrwerk Detail Federrolle Abb. Bestell-Nr. 41412
Hinweis: Regalleitern werden in den nebenstehenden Ruheposition
Standardlängen sowie individuell auf Maß gefertigt.
Hierfür bitte jeweils die genaue senkrechte Einhängehöhe Arbeitshöhe bis ca. m 2,80 3,30 3,80 4,30 4,80 5,30 5,80
angeben – beim Preis wird die nächsthöhere Leiter sowie Stufenanzahl 6 8 10 12 14 16 18
eine Änderungspauschale von 51,00 Euro UVP ohne MwSt. Senkrechte Einhängehöhe m 1,92 2,39 2,86 3,33 3,80 4,27 4,74
berechnet. Auf Maß gefertigte Regalleitern sind vom Ausladung m 0,78 0,95 1,12 1,29 1,46 1,63 1,80
Umtausch ausgeschlossen Holmhöhe mm 73 73 73 73 73 73 73
Gewicht kg 8,0 9,5 11,0 12,0 13,5 14,5 16,0
Bestell-Nr. 41406 41408 41410 41412 41414 41416 41418
UVP ohne MwSt. Euro 520,00 553,00 591,00 624,00 670,00 716,00 761,00
Schienenanlage für Regalleitern
Abb. Bestell-Nr. 41408
Aluminium-Rohr Aluminium-Rohr, eloxiert Stahl-Rohr, stahl / verzinkt
Ø 30 mm, 3.000 mm lang Ø 30 mm, 3.000 mm lang Ø 30 mm, 3.000 mm lang
Bestell-Nr. 30308 30309 30318
UVP ohne MwSt. Euro 43,00 46,00 43,00
Zubehör Details und Komplettübersicht ab Seite 112
Handlauf, zur Selbstmontage Zwischenhalter Halter mit Endanschlag rechts Halter mit Endanschlag links
Bestell-Nr. 30290 / 30292 (je 1,0 m Rohr 1 St. erforderlich)
Trittauflagen clip-step, Bestell-Nr. 30310* 30311* 30312*
clip-step R 13, clip-step relax UVP ohne MwSt. Euro 14,00 24,00 24,00
* Montagematerial ist im Lieferumfang nicht enthalten
