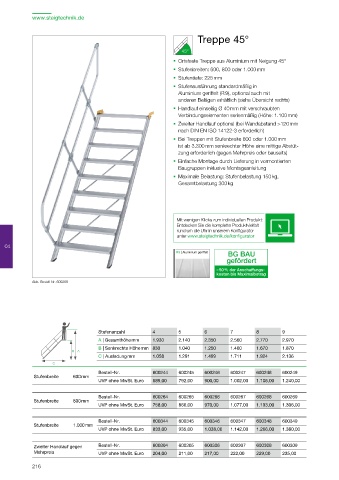

Page 216 - Günzbuerger Ratgeber Steigtechnik 2021
P. 216
www.steigtechnik.de
Treppe 45° Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
Ortsfeste Treppe aus Aluminium mit Neigung 45° 600 690010 9,00
Stahl-Gitterrost
Stufenbreiten: 600, 800 oder 1.000 mm (Stufentiefe: 225 mm) 800 690011 12,00
1.000 690012 14,00
Stufentiefe: 225 mm
Stufenausführung standardmäßig in 600 690020 62,00
Aluminium geriffelt (R 9), optional auch mit Aluminium-Gitterrost – eloxiert 800 690021 93,00
anderen Belägen erhältlich (siehe Übersicht rechts) (Stufentiefe: 225 mm)
1.000 690022 144,00
Handlauf einseitig Ø 40 mm mit verschraubten
Verbindungselementen serienmäßig (Höhe: 1.100 mm) 600 690030 6,00
Zweiter Handlauf optional (bei Wandabstand >120 mm Stahl-Lochblech 800 690031 8,00
nach DIN EN ISO 14122-3 erforderlich) (Stufentiefe: 225 mm)
1.000 690032 11,00
Bei Treppen mit Stufenbreite 800 oder 1.000 mm
ist ab 3.300 mm senkrechter Höhe eine mittige Abstüt- 600 690040 110,00
zung erforderlich (gegen Mehrpreis oder bauseits) Aluminium-Lochblech 800 690041 174,00
(Stufentiefe: 225 mm)
Einfache Montage durch Lieferung in vormontierten 1.000 690042 197,00
Baugruppen inklusive Montageanleitung
Maximale Belastung: Stufenbelastung 150 kg, 600 690060 25,00
Gesamtbelastung 300 kg Korundbelag R 13 schwarz oder gelb 800 690061 29,00
(Stufentiefe: 225 mm)
1.000 690062 33,00
Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
Zubehör Details und Komplettübersicht ab Seite 246
04 04
Fußwinkel zur Bodenbefestigung
Bestell-Nr. 600125
–50
% der Anschaffungs-
kosten bis Maximalbetrag
Abb. Bestell-Nr. 600269
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A | Gesamthöhe mm 1.930 2.140 2.350 2.560 2.770 2.970 3.180 3.390 3.600 3.800 4.010 4.220 4.430 4.640 4.850
B | Senkrechte Höhe mm 830 1.040 1.250 1.460 1.670 1.870 2.080 2.290 2.500 2.700 2.910 3.120 3.330 3.540 3.750
C | Ausladung mm 1.058 1.291 1.499 1.711 1.924 2.136 2.341 2.553 2.761 2.970 3.179 3.391 3.601 3.813 4.063
Bestell-Nr. 600244 600245 600246 600247 600248 600249 600250 600251 600252 600253 600254 600255 600256 600257 600258
Stufenbreite 600 mm
UVP ohne MwSt. Euro 689,00 792,00 900,00 1.002,00 1.106,00 1.240,00 1.340,00 1.470,00 1.596,00 1.752,00 1.882,00 2.048,00 2.213,00 2.292,00 2.373,00
Bestell-Nr. 600264 600265 600266 600267 600268 600269 600270 600271 600272 600273 600274 600275 600276 600277 600278
Stufenbreite 800 mm
UVP ohne MwSt. Euro 758,00 866,00 970,00 1.077,00 1.193,00 1.306,00 1.416,00 1.557,00 1.670,00 1.825,00 1.951,00 2.115,00 2.272,00 2.363,00 2.454,00
Bestell-Nr. 600344 600345 600346 600347 600348 600349 600350 600351 600352 600353 600354 600355 600356 600357 600358
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 833,00 935,00 1.038,00 1.142,00 1.266,00 1.380,00 1.493,00 1.620,00 1.745,00 1.894,00 2.018,00 2.180,00 2.349,00 2.442,00 2.510,00
Zweiter Handlauf gegen Bestell-Nr. 600304 600305 600306 600307 600308 600309 600310 600311 600312 600313 600314 600315 600316 600317 600318
Mehrpreis UVP ohne MwSt. Euro 204,00 211,00 217,00 222,00 229,00 235,00 241,00 247,00 261,00 276,00 287,00 301,00 315,00 327,00 342,00
216 217
