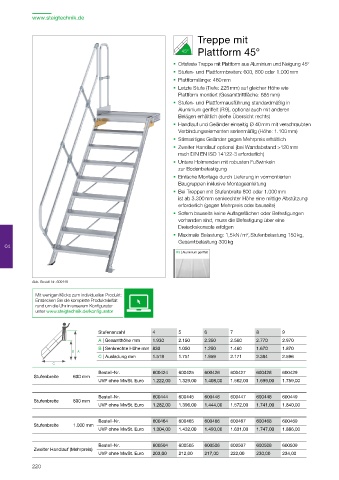

Page 220 - Günzbuerger Ratgeber Steigtechnik 2021
P. 220
www.steigtechnik.de
Treppe mit Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
Plattform 45° Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
600 690010 9,00
Ortsfeste Treppe mit Plattform aus Aluminium und Neigung 45° Stahl-Gitterrost 800 690011 12,00
Stufen- und Plattformbreiten: 600, 800 oder 1.000 mm (Stufentiefe: 225 mm)
1.000 690012 14,00
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie 600 690020 62,00
Plattform montiert (Gesamttrittfläche: 685 mm) Aluminium-Gitterrost – eloxiert 800 690021 93,00
Stufen- und Plattformausführung standardmäßig in (Stufentiefe: 225 mm) 1.000 690022 144,00
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts) 600 690030 6,00
Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Stahl-Lochblech 800 690031 8,00
Verbindungselementen serienmäßig (Höhe: 1.100 mm) (Stufentiefe: 225 mm) 1.000 690032 11,00
Stirnseitiges Geländer gegen Mehrpreis erhältlich
Zweiter Handlauf optional (bei Wandabstand >120 mm 600 690040 110,00
nach DIN EN ISO 14122-3 erforderlich) Aluminium-Lochblech 800 690041 174,00
(Stufentiefe: 225 mm)
Untere Holmenden mit robusten Fußwinkeln 1.000 690042 197,00
zur Bodenbefestigung
Einfache Montage durch Lieferung in vormontierten 600 690060 25,00
Baugruppen inklusive Montageanleitung Korundbelag R 13 schwarz oder gelb 800 690061 29,00
(Stufentiefe: 225 mm)
Bei Treppen mit Stufenbreite 800 oder 1.000 mm 1.000 690062 33,00
ist ab 3.300 mm senkrechter Höhe eine mittige Abstützung Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
erforderlich (gegen Mehrpreis oder bauseits)
Sofern bauseits keine Auflageflächen oder Befestigungen
vorhanden sind, muss die Befestigung über eine
Dreieckskonsole erfolgen
Maximale Belastung: 1,5 kN / m , Stufenbelastung 150 kg,
2
Gesamtbelastung 300 kg
04 Zubehör Details und Komplettübersicht ab Seite 246 04
Dreieckskonsole Sicherungsschranke
Bestell-Nr. 600100 – 600102, 600129 Bestell-Nr. 70746 – 70748
Abb. Bestell-Nr. 600449
Stirnseitiges Geländer
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt Bestell-Nr. 650103 – 650105
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
A | Gesamthöhe mm 1.930 2.150 2.350 2.560 2.770 2.970 3.180 3.390 3.600 3.800 4.010 4.220 4.430 4.640 4.850
B | Senkrechte Höhe mm 830 1.050 1.250 1.460 1.670 1.870 2.080 2.290 2.500 2.700 2.910 3.120 3.330 3.540 3.750
C | Ausladung mm 1.518 1.751 1.959 2.171 2.384 2.596 2.801 3.013 3.221 3.430 3.639 3.851 4.061 4.273 4.523
Bestell-Nr. 600424 600425 600426 600427 600428 600429 600430 600431 600432 600433 600434 600435 600436 600437 600438
Stufenbreite 600 mm
UVP ohne MwSt. Euro 1.222,00 1.329,00 1.408,00 1.562,00 1.699,00 1.759,00 1.898,00 2.050,00 2.154,00 2.248,00 2.354,00 2.447,00 2.597,00 2.679,00 2.795,00
Bestell-Nr. 600444 600445 600446 600447 600448 600449 600450 600451 600452 600453 600454 600455 600456 600457 600458
Stufenbreite 800 mm
UVP ohne MwSt. Euro 1.282,00 1.396,00 1.444,00 1.572,00 1.741,00 1.840,00 2.003,00 2.119,00 2.272,00 2.387,00 2.469,00 2.597,00 2.759,00 2.866,00 2.981,00
Bestell-Nr. 600464 600465 600466 600467 600468 600469 600470 600471 600472 600473 600474 600475 600476 600477 600478
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 1.304,00 1.432,00 1.490,00 1.631,00 1.747,00 1.886,00 2.085,00 2.212,00 2.364,00 2.481,00 2.597,00 2.713,00 2.877,00 2.970,00 3.086,00
Bestell-Nr. 600504 600505 600506 600507 600508 600509 600510 600511 600512 600513 600514 600515 600516 600517 600518
Zweiter Handlauf (Mehrpreis)
UVP ohne MwSt. Euro 203,00 212,00 217,00 222,00 230,00 234,00 241,00 256,00 269,00 281,00 295,00 309,00 321,00 333,00 347,00
