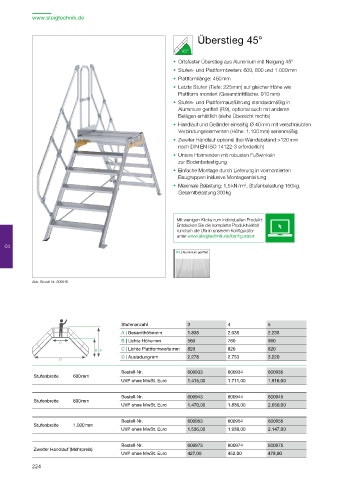

Page 224 - Günzbuerger Ratgeber Steigtechnik 2021
P. 224
www.steigtechnik.de
Überstieg 45° Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
Ortsfester Überstieg aus Aluminium mit Neigung 45° 600 690010 9,00
Stahl-Gitterrost
Stufen- und Plattformbreiten: 600, 800 und 1.000 mm (Stufentiefe: 225 mm) 800 690011 12,00
1.000 690012 14,00
Plattformlänge: 460 mm
Letzte Stufen (Tiefe: 225 mm) auf gleicher Höhe wie 600 690020 62,00
Plattform montiert (Gesamttrittfläche: 910 mm) Aluminium-Gitterrost – eloxiert
(Stufentiefe: 225 mm) 800 690021 93,00
Stufen- und Plattformausführung standardmäßig in 1.000 690022 144,00
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts) 600 690030 6,00
Handlauf und Geländer einseitig Ø 40 mm mit verschraubten Stahl-Lochblech 800 690031 8,00
(Stufentiefe: 225 mm)
Verbindungselementen (Höhe: 1.100 mm) serienmäßig 1.000 690032 11,00
Zweiter Handlauf optional (bei Wandabstand >120 mm
nach DIN EN ISO 14122-3 erforderlich) 600 690040 110,00
Aluminium-Lochblech
Untere Holmenden mit robusten Fußwinkeln (Stufentiefe: 225 mm) 800 690041 174,00
zur Bodenbefestigung 1.000 690042 197,00
Einfache Montage durch Lieferung in vormontierten
Baugruppen inklusive Montageanleitung 600 690060 25,00
Korundbelag R 13 schwarz oder gelb
Maximale Belastung: 1,5 kN / m , Stufenbelastung 150 kg, (Stufentiefe: 225 mm) 800 690061 29,00
2
Gesamtbelastung 300 kg 1.000 690062 33,00
Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
Zubehör Details und Komplettübersicht ab Seite 246
04 04
Sicherungsschranke Einhängehaken
Bestell-Nr. 70746 – 70748 Bestell-Nr. 70750
Abb. Bestell-Nr. 600946
Sicherungsseil Fahrwerke
Bestell-Nr. 70738 – 70740 Konfigurierbar / auf Anfrage
Stufenanzahl 3 4 5 6 7 8 9 10 11
A | Gesamthöhe mm 1.835 2.035 2.235 2.435 2.635 2.835 3.035 3.235 3.435
B | Lichte Höhe mm 560 760 960 1.160 1.360 1.560 1.760 1.960 2.160
C | Lichte Plattformweite mm 820 820 820 820 820 820 820 820 820
D | Ausladung mm 2.278 2.753 3.220 3.635 3.883 4.307 4.731 5.142 5.566
Bestell-Nr. 600933 600934 600935 600936 600937 600938 600939 600940 600941
Stufenbreite 600 mm
UVP ohne MwSt. Euro 1.415,00 1.711,00 1.916,00 2.156,00 2.384,00 2.626,00 2.876,00 3.092,00 3.344,00
Bestell-Nr. 600943 600944 600945 600946 600947 600948 600949 600950 600951
Stufenbreite 800 mm
UVP ohne MwSt. Euro 1.470,00 1.836,00 2.050,00 2.272,00 2.545,00 2.761,00 3.058,00 3.263,00 3.506,00
Bestell-Nr. 600953 600954 600955 600956 600957 600958 600959 600960 600961
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 1.536,00 1.938,00 2.147,00 2.359,00 2.673,00 2.955,00 3.229,00 3.489,00 3.714,00
Bestell-Nr. 600973 600974 600975 600976 600977 600978 600979 600980 600981
Zweiter Handlauf (Mehrpreis)
UVP ohne MwSt. Euro 427,00 452,00 478,00 520,15 545,00 558,00 596,00 626,00 651,00
224 225
