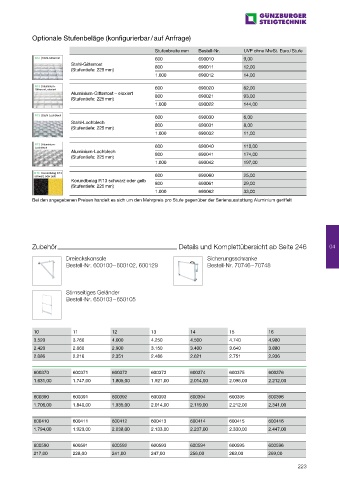

Page 223 - Günzbuerger Ratgeber Steigtechnik 2021
P. 223
www.steigtechnik.de
Treppe mit Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
Plattform 60° Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
600 690010 9,00
Ortsfeste Treppe mit Plattform aus Aluminium mit Neigung 60° Stahl-Gitterrost 800 690011 12,00
Stufen- und Plattformbreiten: 600, 800 und 1.000 mm (Stufentiefe: 225 mm)
1.000 690012 14,00
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie 600 690020 62,00
Plattform montiert (Gesamttrittfläche: 685 mm) Aluminium-Gitterrost – eloxiert 800 690021 93,00
(Stufentiefe: 225 mm)
Stufen- und Plattformausführung standardmäßig in 1.000 690022 144,00
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts) 600 690030 6,00
Stahl-Lochblech
Handlauf und Geländer einseitig Ø 40 mm mit verschraubten (Stufentiefe: 225 mm) 800 690031 8,00
Verbindungselementen (Höhe: 1.100 mm) serienmäßig 1.000 690032 11,00
Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich
und gegen Mehrpreis erhältlich 600 690040 110,00
Aluminium-Lochblech
Untere Holmenden mit robusten Fußwinkeln (Stufentiefe: 225 mm) 800 690041 174,00
zur Bodenbefestigung 1.000 690042 197,00
Stirnseitiges Geländer gegen Mehrpreis erhältlich
600 690060 25,00
Einfache Montage durch Lieferung in vormontierten Korundbelag R 13 schwarz oder gelb 800 690061 29,00
Baugruppen inklusive Montageanleitung (Stufentiefe: 225 mm)
1.000 690062 33,00
Bei Treppen mit senkrechter Höhe ab 3.000 mm
ist ein Zwischenpodest erforderlich (gegen Mehrpreis) Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Sofern bauseits keine Auflageflächen oder Befestigungen
vorhanden sind, muss die Befestigung über eine
Dreieckskonsole erfolgen
2
Maximale Belastung: 1,5 kN / m , Stufenbelastung 150 kg,
Gesamtbelastung 300 kg
04 Zubehör Details und Komplettübersicht ab Seite 246 04
Dreieckskonsole Sicherungsschranke
Bestell-Nr. 600100 – 600102, 600129 Bestell-Nr. 70746 – 70748
Abb. Bestell-Nr. 600389
Stirnseitiges Geländer
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt Bestell-Nr. 650103 – 650105
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16
A | Gesamthöhe mm 2.070 2.310 2.550 2.790 3.040 3.280 3.520 3.760 4.000 4.250 4.500 4.740 4.980
B | Senkrechte Höhe mm 970 1.210 1.450 1.690 1.940 2.180 2.420 2.660 2.900 3.150 3.400 3.640 3.880
C | Ausladung mm 1.271 1.401 1.556 1.686 1.821 1.951 2.086 2.216 2.351 2.486 2.621 2.751 2.936
Bestell-Nr. 600364 600365 600366 600367 600368 600369 600370 600371 600372 600373 600374 600375 600376
Stufenbreite 600 mm
UVP ohne MwSt. Euro 1.063,00 1.148,00 1.236,00 1.350,00 1.438,00 1.513,00 1.631,00 1.747,00 1.805,00 1.921,00 2.014,00 2.096,00 2.212,00
Bestell-Nr. 600384 600385 600386 600387 600388 600389 600390 600391 600392 600393 600394 600395 600396
Stufenbreite 800 mm
UVP ohne MwSt. Euro 1.101,00 1.194,00 1.292,00 1.375,00 1.472,00 1.595,00 1.706,00 1.840,00 1.935,00 2.014,00 2.119,00 2.212,00 2.341,00
Bestell-Nr. 600404 600405 600406 600407 600408 600409 600410 600411 600412 600413 600414 600415 600416
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 1.141,00 1.236,00 1.341,00 1.467,00 1.572,00 1.676,00 1.794,00 1.920,00 2.038,00 2.133,00 2.237,00 2.330,00 2.447,00
Bestell-Nr. 600584 600585 600586 600587 600588 600589 600590 600591 600592 600593 600594 600595 600596
Zweiter Handlauf (Mehrpreis)
UVP ohne MwSt. Euro 176,00 181,00 189,00 196,00 205,00 211,00 217,00 228,00 241,00 247,00 256,00 263,00 269,00
