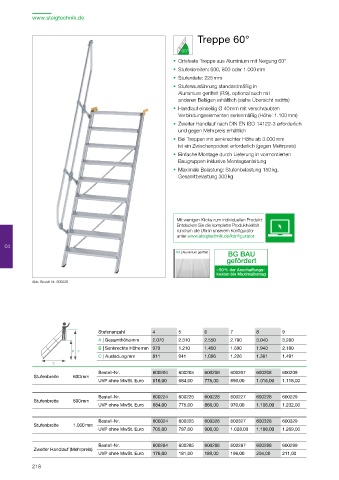

Page 218 - Günzbuerger Ratgeber Steigtechnik 2021
P. 218
www.steigtechnik.de
Treppe 60° Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
Ortsfeste Treppe aus Aluminium mit Neigung 60° 600 690010 9,00
Stahl-Gitterrost
Stufenbreiten: 600, 800 oder 1.000 mm (Stufentiefe: 225 mm) 800 690011 12,00
1.000 690012 14,00
Stufentiefe: 225 mm
Stufenausführung standardmäßig in 600 690020 62,00
Aluminium geriffelt (R 9), optional auch mit Aluminium-Gitterrost – eloxiert 800 690021 93,00
anderen Belägen erhältlich (siehe Übersicht rechts) (Stufentiefe: 225 mm)
1.000 690022 144,00
Handlauf einseitig Ø 40 mm mit verschraubten
Verbindungselementen serienmäßig (Höhe: 1.100 mm) 600 690030 6,00
Zweiter Handlauf nach DIN EN ISO 14122-3 erforderlich Stahl-Lochblech 800 690031 8,00
und gegen Mehrpreis erhältlich (Stufentiefe: 225 mm)
1.000 690032 11,00
Bei Treppen mit senkrechter Höhe ab 3.000 mm
ist ein Zwischenpodest erforderlich (gegen Mehrpreis) 600 690040 110,00
Aluminium-Lochblech
Einfache Montage durch Lieferung in vormontierten (Stufentiefe: 225 mm) 800 690041 174,00
Baugruppen inklusive Montageanleitung 1.000 690042 197,00
Maximale Belastung: Stufenbelastung 150 kg,
Gesamtbelastung 300 kg 600 690060 25,00
Korundbelag R 13 schwarz oder gelb
(Stufentiefe: 225 mm) 800 690061 29,00
1.000 690062 33,00
Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
Zubehör Details und Komplettübersicht ab Seite 246
04 04
Fußwinkel zur Bodenbefestigung
Bestell-Nr. 600125
–50
% der Anschaffungs-
kosten bis Maximalbetrag
Abb. Bestell-Nr. 600229
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16
A | Gesamthöhe mm 2.070 2.310 2.550 2.790 3.040 3.280 3.520 3.760 4.000 4.250 4.500 4.740 4.980
B | Senkrechte Höhe mm 970 1.210 1.450 1.690 1.940 2.180 2.420 2.660 2.900 3.150 3.400 3.640 3.880
C | Ausladung mm 811 941 1.096 1.226 1.361 1.491 1.626 1.756 1.891 2.026 2.161 2.291 2.476
Bestell-Nr. 600204 600205 600206 600207 600208 600209 600210 600211 600212 600213 600214 600215 600216
Stufenbreite 600 mm
UVP ohne MwSt. Euro 616,00 684,00 775,00 890,00 1.016,00 1.118,00 1.244,00 1.370,00 1.493,00 1.597,00 1.734,00 1.836,00 1.951,00
Bestell-Nr. 600224 600225 600226 600227 600228 600229 600230 600231 600232 600233 600234 600235 600236
Stufenbreite 800 mm
UVP ohne MwSt. Euro 684,00 775,00 866,00 970,00 1.106,00 1.232,00 1.346,00 1.450,00 1.596,00 1.687,00 1.827,00 1.912,00 2.034,00
Bestell-Nr. 600324 600325 600326 600327 600328 600329 600330 600331 600332 600333 600334 600335 600336
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 705,00 787,00 900,00 1.028,00 1.188,00 1.269,00 1.408,00 1.456,00 1.619,00 1.689,00 1.829,00 1.915,00 2.040,00
Bestell-Nr. 600284 600285 600286 600287 600288 600289 600290 600291 600292 600293 600294 600295 600296
Zweiter Handlauf (Mehrpreis)
UVP ohne MwSt. Euro 176,00 181,00 189,00 196,00 204,00 211,00 217,00 222,00 230,00 235,00 241,00 247,00 256,00
