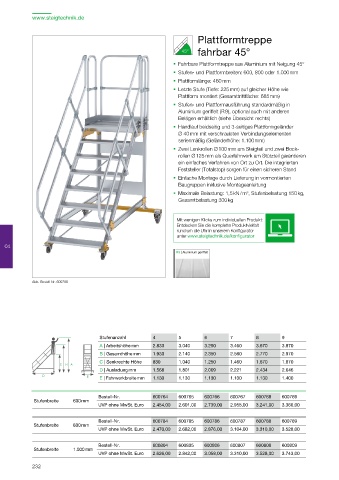

Page 232 - Günzbuerger Ratgeber Steigtechnik 2021
P. 232
www.steigtechnik.de
Plattformtreppe Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
fahrbar 45° Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
600 690010 9,00
Fahrbare Plattformtreppe aus Aluminium mit Neigung 45° Stahl-Gitterrost 800 690011 12,00
Stufen- und Plattformbreiten: 600, 800 oder 1.000 mm (Stufentiefe: 225 mm)
1.000 690012 14,00
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie 600 690020 62,00
Plattform montiert (Gesamttrittfläche: 685 mm) Aluminium-Gitterrost – eloxiert 800 690021 93,00
(Stufentiefe: 225 mm)
Stufen- und Plattformausführung standardmäßig in 1.000 690022 144,00
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts) 600 690030 6,00
Stahl-Lochblech
Handlauf beidseitig und 3-seitiges Plattformgeländer (Stufentiefe: 225 mm) 800 690031 8,00
Ø 40 mm mit verschraubten Verbindungselementen 1.000 690032 11,00
serienmäßig (Geländerhöhe: 1.100 mm)
Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bock- Aluminium-Lochblech 600 690040 110,00
rollen Ø 125 mm als Querfahrwerk am Stützteil garantieren (Stufentiefe: 225 mm) 800 690041 174,00
ein einfaches Verfahren von Ort zu Ort. Die integrierten 1.000 690042 197,00
Feststeller (Totalstop) sorgen für einen sicheren Stand
Einfache Montage durch Lieferung in vormontierten Korundbelag R 13 schwarz oder gelb 600 690060 25,00
Baugruppen inklusive Montageanleitung (Stufentiefe: 225 mm) 800 690061 29,00
Maximale Belastung: 1,5 kN / m², Stufenbelastung 150 kg, 1.000 690062 33,00
Gesamtbelastung 300 kg Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
04 Zubehör Details und Komplettübersicht ab Seite 246 04
Ablageschale Sicherungsseil
Bestell-Nr. 19274 – 19276 Bestell-Nr. 70738 – 70740
Abb. Bestell-Nr. 600788
Sicherungsschranke Fahrwerke
Bestell-Nr. 70746 – 70748 Konfigurierbar / auf Anfrage
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
A | Arbeitshöhe mm 2.830 3.040 3.250 3.460 3.670 3.870 4.080 4.290 4.500 4.700 4.910 5.120 5.330 5.540 5.750 5.950
B | Gesamthöhe mm 1.930 2.140 2.350 2.560 2.770 2.970 3.180 3.390 3.600 3.800 4.010 4.220 4.430 4.640 4.850 5.050
C | Senkrechte Höhe 830 1.040 1.250 1.460 1.670 1.870 2.080 2.290 2.500 2.700 2.910 3.120 3.330 3.540 3.750 3.950
D | Ausladung mm 1.568 1.801 2.009 2.221 2.434 2.646 2.851 3.063 3.271 3.480 3.689 3.901 4.111 4.323 4.573 4.573
E | Fahrwerkbreite mm 1.130 1.130 1.130 1.130 1.130 1.400 1.400 1.400 1.400 1.400 1.400 1.800 1.800 1.800 1.800 1.800
Bestell-Nr. 600764 600765 600766 600767 600768 600769 600770 600771 600772 600773 600774 600775 600776 600777 600778 600779
Stufenbreite 600 mm
UVP ohne MwSt. Euro 2.454,00 2.601,00 2.739,00 2.955,00 3.241,00 3.366,00 3.595,00 3.756,00 3.891,00 4.145,00 4.428,00 4.561,00 4.725,00 4.885,00 5.045,00 5.329,00
Bestell-Nr. 600784 600785 600786 600787 600788 600789 600790 600791 600792 600793 600794 600795 600796 600797 600798 600799
Stufenbreite 800 mm
UVP ohne MwSt. Euro 2.470,00 2.682,00 2.876,00 3.104,00 3.310,00 3.528,00 3.731,00 3.959,00 4.155,00 4.394,00 4.587,00 4.817,00 5.022,00 5.227,00 5.456,00 5.661,00
Bestell-Nr. 600804 600805 600806 600807 600808 600809 600810 600811 600812 600813 600814 600815 600816 600817 600818 600819
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 2.626,00 2.842,00 3.058,00 3.310,00 3.528,00 3.743,00 3.972,00 4.189,00 4.416,00 4.632,00 4.831,00 5.079,00 5.308,00 5.536,00 5.765,00 5.945,00
232 233
