Page 235 - Günzbuerger Ratgeber Steigtechnik 2021
P. 235
www.steigtechnik.de

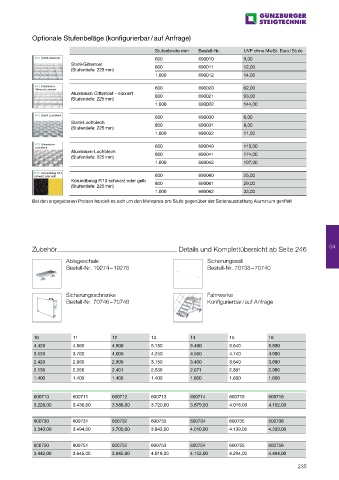

Plattformtreppe Optionale Stufenbeläge (konfigurierbar / auf Anfrage)
fahrbar 60° Stufenbreite mm Bestell-Nr. UVP ohne MwSt. Euro / Stufe
600 690010 9,00
Fahrbare Plattformtreppe aus Aluminium mit Neigung 60° Stahl-Gitterrost 800 690011 12,00
Stufen- und Plattformbreiten: 600, 800 oder 1.000 mm (Stufentiefe: 225 mm)
1.000 690012 14,00
Plattformlänge: 460 mm
Letzte Stufe (Tiefe: 225 mm) auf gleicher Höhe wie 600 690020 62,00
Plattform montiert (Gesamttrittfläche: 685 mm) Aluminium-Gitterrost – eloxiert 800 690021 93,00
(Stufentiefe: 225 mm)
Stufen- und Plattformausführung standardmäßig in 1.000 690022 144,00
Aluminium geriffelt (R 9), optional auch mit anderen
Belägen erhältlich (siehe Übersicht rechts) 600 690030 6,00
Stahl-Lochblech
Handlauf beidseitig und 3-seitiges Plattformgeländer (Stufentiefe: 225 mm) 800 690031 8,00
Ø 40 mm mit verschraubten Verbindungselementen 1.000 690032 11,00
serienmäßig (Geländerhöhe: 1.100 mm)
Zwei Lenkrollen Ø 100 mm am Steigteil und zwei Bock- Aluminium-Lochblech 600 690040 110,00
rollen Ø 125 mm als Querfahrwerk am Stützteil garantieren (Stufentiefe: 225 mm) 800 690041 174,00
ein einfaches Verfahren von Ort zu Ort. Die integrierten 1.000 690042 197,00
Feststeller (Totalstop) sorgen für einen sicheren Stand
Einfache Montage durch Lieferung in vormontierten Korundbelag R 13 schwarz oder gelb 600 690060 25,00
Baugruppen inklusive Montageanleitung (Stufentiefe: 225 mm) 800 690061 29,00
Maximale Belastung: 1,5 kN / m², Stufenbelastung 150 kg, 1.000 690062 33,00
Gesamtbelastung 300 kg Bei den angegebenen Preisen handelt es sich um den Mehrpreis pro Stufe gegenüber der Serienausstattung Aluminium geriffelt
Mit wenigen Klicks zum individuellen Produkt:
Entdecken Sie die komplette Produktvielfalt
rund um die Uhr in unserem Konfigurator
unter www.steigtechnik.de/konfigurator
04 04
Zubehör Details und Komplettübersicht ab Seite 246
Ablageschale Sicherungsseil
Bestell-Nr. 19274 – 19276 Bestell-Nr. 70738 – 70740
Abb. Bestell-Nr. 600728
Sicherungsschranke Fahrwerke
Bestell-Nr. 70746 – 70748 Konfigurierbar / auf Anfrage
Stufenanzahl 4 5 6 7 8 9 10 11 12 13 14 15 16
A | Arbeitshöhe mm 2.970 3.210 3.450 3.690 3.940 4.180 4.420 4.660 4.900 5.150 5.400 5.640 5.880
B | Gesamthöhe mm 2070 2310 2550 2790 3040 3280 3.520 3.760 4.000 4.250 4.500 4.740 4.980
C | Senkrechte Höhe 970 1.210 1.450 1.690 1.940 2.180 2.420 2.660 2.900 3.150 3.400 3.640 3.880
D | Ausladung mm 1.321 1.451 1.606 1.736 1.871 2.001 2.136 2.266 2.401 2.536 2.671 2.801 2.986
E | Fahrwerkbreite mm 1.130 1.130 1.130 1.130 1.400 1.400 1.400 1.400 1.400 1.400 1.800 1.800 1.800
Bestell-Nr. 600704 600705 600706 600707 600708 600709 600710 600711 600712 600713 600714 600715 600716
Stufenbreite 600 mm
UVP ohne MwSt. Euro 2.318,00 2.422,00 2.515,00 2.773,00 2.900,00 2.998,00 3.226,00 3.436,00 3.586,00 3.720,00 3.879,00 4.018,00 4.192,00
Bestell-Nr. 600724 600725 600726 600727 600728 600729 600730 600731 600732 600733 600734 600735 600736
Stufenbreite 800 mm
UVP ohne MwSt. Euro 2.447,00 2.552,00 2.679,00 2.854,00 2.982,00 3.098,00 3.343,00 3.494,00 3.705,00 3.843,00 4.010,00 4.139,00 4.333,00
Bestell-Nr. 600744 600745 600746 600747 600748 600749 600750 600751 600752 600753 600754 600755 600756
Stufenbreite 1.000 mm
UVP ohne MwSt. Euro 2.506,00 2.619,00 2.754,00 2.923,00 3.076,00 3.185,00 3.442,00 3.645,00 3.845,00 4.018,00 4.152,00 4.294,00 4.494,00
234 235
