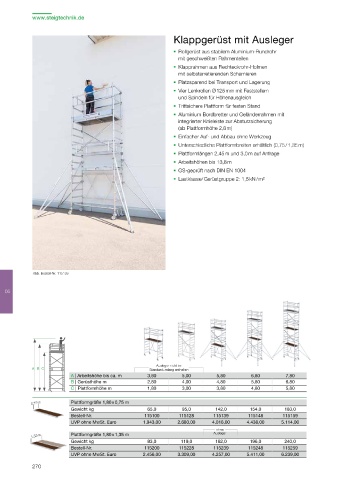

Klappgerüst mit Ausleger Plattformgröße m 1,80 x 0,75 1,80 x 1,35
Plattformhöhe m 1,80 3,00 3,80 4,80 5,80 6,80 7,80 8,80 9,80 10,80 1,80 3,00 3,80 4,80 5,80 6,80 7,80 8,80 9,80 10,80 11,80
Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen Best.– Best.–
Stückliste Nr. 115100 115128 115139 115148 115159 115169 115179 115189 115199 115109 Nr. 115200 115228 115239 115248 115259 115269 115279 115289 115299 115209 115212
Klapprahmen aus Rechteckrohr-Holmen
mit selbstarretierenden Scharnieren Klapprahmeneinheit 27971 1 1 1 1 1 1 1 1 1 1 27972 1 1 1 1 1 1 1 1 1 1 1
Aufsteckrahmen 1,00 m 27905 – 2 – 2 – 2 – 2 – 2 27902 – 2 0 2 0 2 0 2 0 2 0
Platzsparend bei Transport und Lagerung
Aufsteckrahmen 2,00 m 27904 – – 2 2 4 4 6 6 8 8 27901 – – 2 2 4 4 6 6 8 8 10
Vier Lenkrollen Ø 125 mm mit Feststellern Geländerrahmen 1,00 m 27906 2 2 2 2 2 2 2 2 2 2 27903 2 2 2 2 2 2 2 2 2 2 2
und Spindeln für Höhenausgleich Geländer längs 27955 2 2 4 4 6 6 8 8 10 10 27955 2 2 4 4 6 6 8 8 10 10 12
Trittsichere Plattform für festen Stand Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 5 27931 1 1 2 2 3 3 4 4 5 5 6
Plattform ohne Klappe 27932 – – – – – – – – – – 27932 1 1 2 2 3 3 4 4 5 5 6
Aluminium Bordbretter und Geländerrahmen mit Bordbrett Stirnseite 27913 – 2 2 2 2 2 2 2 2 2 27911 – 2 2 2 2 2 2 2 2 2 2
integrierter Knieleiste zur Absturzsicherung Bordbrett Längsseite 27943 – 2 2 2 2 2 2 2 2 2 27943 – 2 2 2 2 2 2 2 2 2 2
(ab Plattformhöhe 2,8 m) Diagonalstrebe 27937 – 2 2 4 4 6 6 6 8 10 27937 – 2 2 4 4 6 6 8 8 10 10
Einfacher Auf- und Abbau ohne Werkzeug Horizontalstrebe 27935 – 1 1 1 1 1 1 1 1 1 27935 – 1 1 1 1 1 1 1 1 1 1
Unterschiedliche Plattformbreiten erhältlich (0,75 / 1,35 m) Dreiecksausleger 27926 – – 4 4 4 4 4 4 4 4 27926 – – – 4 4 4 4 4 4 4 4
Lenkrolle Ø 125 mm 27973 4 4 4 4 4 4 4 4 4 4 27973 4 4 4 4 4 4 4 4 4 4 4
Plattformlängen 2,45 m und 3,0 m auf Anfrage
Antritt–Bügel 27940 – 1 1 1 1 1 1 1 1 1 27940 – 1 1 1 1 1 1 1 1 1 1
Arbeitshöhen bis 13,8 m
Ballastierung kg Ballastierung kg
GS-geprüft nach DIN EN 1004
Mittiger Aufbau 60 160 0 0 0 0 0 0 0 0 0 0 20 0 0 0 0 0 0 0 0
Lastklasse/ Gerüstgruppe 2: 1,5 kN / m² Einsatz
Innenbereich
Seitlicher Aufbau n.m. n.m. 60 90 110 140 160 190 210 240 n.m. n.m. 20 30 40 60 70 100 100 130 150
Mittiger Aufbau 300 500 40 110 160 240 310 n.z. n.z. n.z. 100 200 300 10 40 100 140 n.z. n.z. n.z. n.z.
Einsatz
Außenbereich
Seitlicher Aufbau n.m. n.m. 190 270 340 420 520 n.z. n.z. n.z. n.m. n.m. 300 180 240 300 370 n.z. n.z. n.z. n.z.
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.
Abb. Bestell-Nr. 115139
05 05
Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 3,80 5,00 5,80 6,80 7,80 8,80 9,80 10,80 11,80 12,80 13,80
B | Gerüsthöhe m 2,80 4,00 4,80 5,80 6,80 7,80 8,80 9,80 10,80 11,80 12,80
C | Plattformhöhe m 1,80 3,00 3,80 4,80 5,80 6,80 7,80 8,80 9,80 10,80 11,80
0,75 m Plattformgröße 1,80 x 0,75 m
Gewicht kg 65,0 95,0 142,0 154,0 183,0 195,0 223,0 231,0 264,0 275,0 –
Bestell-Nr. 115100 115128 115139 115148 115159 115169 115179 115189 115199 115109 –
UVP ohne MwSt. Euro 1.943,00 2.680,00 4.016,00 4.438,00 5.114,00 5.536,00 5.912,00 6.488,00 7.310,00 7.732,00 –
ohne
1,35 m Plattformgröße 1,80 x 1,35 m Ausleger
Gewicht kg 83,0 119,0 162,0 196,0 240,0 255,0 299,0 314,0 358,0 373,0 417,0
Bestell-Nr. 115200 115228 115239 115248 115259 115269 115279 115289 115299 115209 115212
UVP ohne MwSt. Euro 2.456,00 3.309,00 4.257,00 5.411,00 6.239,00 6.853,00 7.801,00 8.149,00 8.599,00 9.737,00 10.685,00
