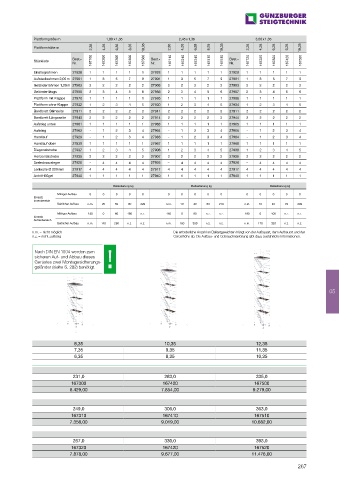

Page 267 - Günzbuerger Ratgeber Steigtechnik 2021
P. 267

www.steigtechnik.de


 Rollgerüst mit   Plattformgröße m          1,80  x 1,35         2,45 x 1,35               3,00 x 1,35

 Schrägaufstiegen    Plattformhöhe m     2,35     4,35     6,35     8,35     10,35     2,35     4,35     6,35     8,35     10,35     2,35     4,35     6,35     8,35     10,35

 und Ausleger  Stückliste  Best.-   167100  167200  167300  167400  167500  Best.-   167110  167210  167310  167410  167510  Best.-   167120  167220  167320  167420  167520
                                                      Nr.
                                                                                  Nr.
                           Nr.
             Einstiegrahmen  27928  1  1  1   1    1  27928  1   1   1    1   1   27928  1  1    1   1    1
   ƒ Rollgerüst aus stabilem Aluminium-Rundrohr    Aufsteckrahmen 2,00 m 27901  1  3  5  7  9  27901  1  3  5  7  9  27901  1  3  5  7  9
 mit geschweißten Rahmenteilen
             Geländerrahmen 1,00 m 27903  2  2  2  2  2  27903  2  2  2   2   2   27903  2  2    2   2    2
   ƒ Schrägaufstiege von Plattform zu Plattform mit 100 mm   Geländer längs  27955  2  3  4  5  6  27956  2  3  4  5  6  27957  2  3  4  5  6
 tiefen Stufen und Handlauf für den sicheren Auf- und    Plattform mit Klappe  27970  1  1  1  1  1  27985  1  1  1  1  1  27986  1  1  1  1  1
 Abstieg wie auf einer Treppe, vor allem mit Lasten  Plattform ohne Klappe  27932  1  2  3  4  5  27930  1  2  3  4  5  27934  1  2  3  4  5
   ƒ Baukastenprinzip für den flexiblen Einsatz:    Bordbrett Stirnseite  27911  2  2  2  2  2  27911  2  2  2  2  2  27911  2  2  2  2  2
 Alle Gerüstteile sind auch einzeln als Ersatz-    Bordbrett Längsseite  27943  2  2  2  2  2  27914  2  2  2  2  2  27944  2  2  2  2  2
 oder Erweiterungsteile erhältlich  Aufstieg unten  27961  1  1  1  1  1  27963  1  1  1  1  1  27965  1  1  1  1  1
             Aufstieg      27962  -  1    2   3    4  27964  -   1   2    3   4   27966  -  1    2   3    4
   ƒ Hohe Flexibilität und Stabilität durch klappbare Ausleger  Handlauf  27929  -  1  2  3  4  27983  -  1  2  3  4  27984  -  1  2  3  4
   ƒ Ideal auch für den wandseitigen Aufbau oder das    Handlauf oben  27939  1  1  1  1  1  27967  1  1  1  1  1  27968  1  1  1  1  1
 Verfahren in engen Gängen  Diagonalstrebe  27937  1  2  3  4  5  27908  1  2  3  4  5  27938  1  2  3  4  5
             Horizontalstrebe  27935  2  2  2  2   2  27907  2   2   2    2   2   27936  2  2    2   2    2
   ƒ Ungehinderter Zugang dank Öffnung im Einstiegsrahmen
             Dreiecksausleger  27926   –  4  4  4  4  27926   –  4   4    4   4   27926   –  4   4   4    4
   ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung,   Lenkrolle Ø 200 mm  27917  4  4  4  4  4  27917  4  4  4  4  4  27917  4  4  4  4  4
 Feststellern und Spindeln für Höhenausgleich  Antritt-Bügel  27940  1  1  1  1  1  27940  1  1  1  1  1  27940  1  1  1  1  1
   ƒ Großformatige Arbeitsfläche mit 1,35 m Breite
                                         Ballastierung kg           Ballastierung kg            Ballastierung kg
   ƒ Aluminium Bordbretter und Geländerrahmen mit    Mittiger Aufbau  0  0  0  0  0  0  0  0  0  0  0  0  0  0  0
 integrierter Knieleiste zur Absturzsicherung  Einsatz
             Innenbereich
   ƒ Werkzeugloser Auf- und Abbau von Plattform zu Plattform   Seitlicher Aufbau  n.m.  20  50  80  220  n.m.  10  40  80  210  n.m.  10  40  70  200
 dank Steckverbindungen und Schnellverschlüssen  Mittiger Aufbau  140  0  60  180  n.z.  160  0  80  n.z.  n.z.  180  0  100  n.z.  n.z.
             Einsatz
   ƒ Geringes Gewicht der Einzelteile für ein    Außenbereich  Seitlicher Aufbau  n.m.  140  260  n.z.  n.z.  n.m.  160  300  n.z.  n.z.  n.m.  170  320  n.z.  n.z.
 einfaches Handling
            n.m. = nicht möglich                              Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
   ƒ Unterschiedliche Plattformlängen erhältlich   n.z. = nicht zulässig  Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu  ausführliche Informationen.
 (1,80 / 2,45 / 3,0 m)

   ƒ Arbeitshöhen bis 12,35 m  Nach DIN EN 1004 werden zum
             sicheren Auf- und Abbau dieses
   ƒ GS-geprüft nach DIN EN 1004  Gerüstes zwei Montagesicherungs-

   ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m²  geländer (siehe S. 282) benötigt.
 Abb. Bestell-Nr. 167300 und Bestell-Nr. 27912
 05                                                                                                                  05








 Ausleger nicht im
 Standardumfang enthalten
 A | Arbeitshöhe bis ca. m  4,35  6,35  8,35               10,35                           12,35
 B | Gerüsthöhe m  3,35  5,35  7,35                        9,35                            11,35
 C | Plattformhöhe m  2,35  4,35  6,35                     8,35                            10,35
 Plattformgröße 1,80 x 1,35 m
 Gewicht kg  111,0  180,0  231,0                           283,0                           335,0
 Bestell-Nr.  167100  167200  167300                      167400                          167500
 1,80  m
 UVP ohne MwSt. Euro  2.919,00  5.004,00  6.429,00        7.854,00                        9.279,00

 Plattformgröße 2,45 x 1,35 m
 Gewicht kg  117,0  191,0  249,0                           306,0                           363,0
 Bestell-Nr.  167110  167210  167310                      167410                          167510
 2,45  m
 UVP ohne MwSt. Euro  3.370,00  5.693,00  7.356,00        9.019,00                       10.682,00
 Plattformgröße 3,00 x 1,35 m
 Gewicht kg  124,0  204,0  267,0                           330,0                           393,0
 Bestell-Nr.  167120  167220  167320                      167420                          167520
 3,00  m  UVP ohne MwSt. Euro  3.620,00  6.079,00  7.878,00  9.677,00                    11.476,00

 266                                                                                                      267
