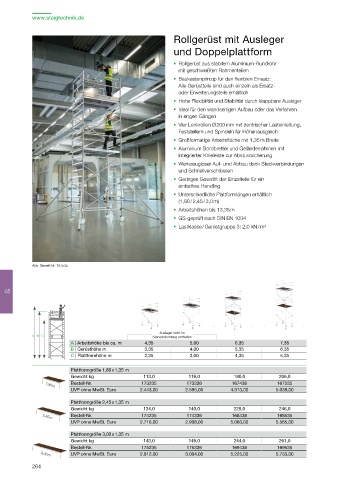

Page 264 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Rollgerüst mit Ausleger Plattformgröße m 1,80 x 1,35 2,45 x 1,35 3,00 x 1,35

und Doppelplattform Plattformhöhe m 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 11,35 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 11,35 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 11,35
Best.- 173235 173336 167436 167535 167636 167736 167836 167936 167036 167136 Best.- 174235 174336 168436 168535 168636 168736 168836 168936 168036 168136 Best.- 175235 175336 169436 169535 169636 169736 169836 169936 169036 169136
Stückliste
ƒ Rollgerüst aus stabilem Aluminium-Rundrohr Nr. Nr. Nr.
mit geschweißten Rahmenteilen Aufsteckrahmen 1,00 m 27902 – – – 2 – 2 – 2 – 2 27902 – – – 2 – 2 – 2 – 2 27902 – 2 – 2 – 2 – 2 – 2
ƒ Baukastenprinzip für den flexiblen Einsatz: Aufsteckrahmen 2,00 m 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10
Alle Gerüstteile sind auch einzeln als Ersatz- Aufsteckrahmen 0,50 m 27919 – 2 – – – – – – – – 27919 – 2 – – – – – – – – 27919 – 2 – – – – – – – –
oder Erweiterungsteile erhältlich Geländerrahmen 1,00 m 27903 2 2 2 2 2 2 2 2 2 2 27903 2 2 2 2 2 2 2 2 2 2 27903 2 2 2 2 2 2 2 2 2 2
ƒ Hohe Flexibilität und Stabilität durch klappbare Ausleger Geländer längs 27955 2 2 4 4 6 6 8 8 10 10 27956 2 2 4 4 6 6 8 8 10 10 27957 2 2 4 4 6 6 8 8 10 10
Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 5 27910 1 1 2 2 3 3 4 4 5 5 27933 1 1 2 2 3 3 4 4 5 5
ƒ Ideal für den wandseitigen Aufbau oder das Verfahren Plattform ohne Klappe 27932 1 1 2 2 3 3 4 4 5 5 27930 1 1 2 2 3 3 4 4 5 5 27934 1 1 2 2 3 3 4 4 5 5
in engen Gängen Bordbrett Stirnseite 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung, Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2 2
Feststellern und Spindeln für Höhenausgleich Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 10 27908 2 2 4 6 6 6 8 8 10 10 27938 2 2 4 6 6 6 8 8 10 10
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2 2
ƒ Großformatige Arbeitsfläche mit 1,35 m Breite
Dreiecksausleger 27926 – – 4 4 4 4 4 4 4 4 27926 – – 4 4 4 4 4 4 4 4 27926 – – 4 4 4 4 4 4 4 4
ƒ Aluminium Bordbretter und Geländerrahmen mit Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4
integrierter Knieleiste zur Absturzsicherung Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1
ƒ Werkzeugloser Auf- und Abbau dank Steckverbindungen
und Schnellverschlüssen Ballastierung kg Ballastierung kg Ballastierung kg
ƒ Geringes Gewicht der Einzelteile für ein Einsatz Mittiger Aufbau 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
einfaches Handling Innenbereich Seitlicher Aufbau n.m. n.m. 20 40 50 70 80 100 110 140 n.m. n.m. 10 30 30 60 60 90 90 120 n.m. n.m. 0 20 20 50 50 70 70 100
ƒ Unterschiedliche Plattformlängen erhältlich Mittiger Aufbau 150 210 0 20 50 110 160 n.z. n.z. n.z. 160 230 0 20 50 120 n.z. n.z. n.z. n.z. 170 250 0 20 50 120 n.z. n.z. n.z. n.z.
(1,80 / 2,45 / 3,0 m) Einsatz
Außenbereich
Seitlicher Aufbau n.m. n.m. 140 200 260 330 400 n.z. n.z. n.z. n.m. n.m. 150 220 280 360 n.z. n.z. n.z. n.z. n.m. n.m. 160 240 300 390 n.z. n.z. n.z. n.z.
ƒ Arbeitshöhen bis 13,35 m
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
ƒ GS-geprüft nach DIN EN 1004 n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.
ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m²

Nach DIN EN 1004 werden zum
sicheren Auf- und Abbau dieses
Gerüstes zwei Montagesicherungs-

geländer (siehe S. 282) benötigt.

Abb. Bestell-Nr. 167535

05 05

Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,35 5,00 6,35 7,35 8,35 9,35 10,35 11,35 12,35 13,35
B | Gerüsthöhe m 3,35 4,00 5,35 6,35 7,35 8,35 9,35 10,35 11,35 12,35
C | Plattformhöhe m 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 11,35

Plattformgröße 1,80 x 1,35 m
Gewicht kg 113,0 119,0 190,0 206,0 249,0 261,0 308,0 320,0 367,0 379,0
Bestell-Nr. 173235 173336 167436 167535 167636 167736 167836 167936 167036 167136
1,80 m
UVP ohne MwSt. Euro 2.443,00 2.595,00 4.313,00 5.039,00 5.867,00 6.335,00 7.429,00 7.777,00 8.871,00 9.219,00

Plattformgröße 2,45 x 1,35 m
Gewicht kg 134,0 140,0 229,0 246,0 306,0 318,0 382,0 394,0 459,0 471,0
Bestell-Nr. 174235 174336 168436 168535 168636 168736 168836 168936 168036 168136
2,45 m
UVP ohne MwSt. Euro 2.716,00 2.908,00 5.063,00 5.565,00 6.750,00 7.098,00 8.437,00 8.785,00 10.124,00 10.472,00
Plattformgröße 3,00 x 1,35 m
Gewicht kg 143,0 149,0 244,0 261,0 327,0 339,0 410,0 422,0 493,0 505,0
Bestell-Nr. 175235 175336 169436 169535 169636 169736 169836 169936 169036 169136
3,00 m UVP ohne MwSt. Euro 2.812,00 3.004,00 5.225,00 5.733,00 6.978,00 7.326,00 8.571,00 9.079,00 10.484,00 10.832,00

264 265
