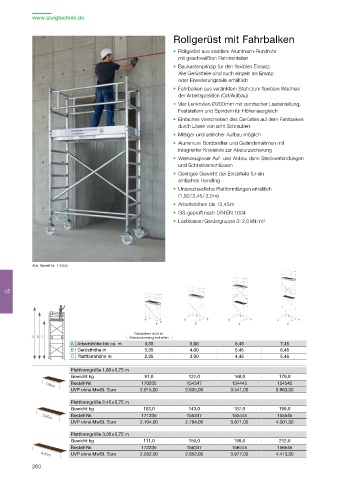

Page 260 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Rollgerüst mit Fahrbalken Plattformgröße m 1,80 x 0,75 2,45 x 0,75 3,00 x 0,75

Plattformhöhe m 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45
ƒ Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen Best.- Best.- Best.-
Stückliste Nr. 170235 154347 154445 154545 154645 154745 154845 154945 154045 Nr. 171235 155347 155445 155545 155645 155745 155845 155945 155045 Nr. 172235 156347 156445 156545 156645 156745 156845 156945 156045
ƒ Baukastenprinzip für den flexiblen Einsatz:
Alle Gerüstteile sind auch einzeln als Ersatz- Aufsteckrahmen 1,00 m 27905 – – – 2 – 2 – 2 – 27905 – – – 2 – 2 – 2 – 27905 – 0 – 2 – 2 – 2 –
oder Erweiterungsteile erhältlich Aufsteckrahmen 2,00 m 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10
Aufsteckrahmen 0,50 m 27918 – 2 – – – – – – – 27918 – 2 – – – – – – – 27918 – 2 – – – – – – –
ƒ Fahrbalken aus verzinktem Stahl zum flexiblen Wechsel Geländerrahmen 1,00 m 27906 2 2 2 2 2 2 2 2 2 27906 2 2 2 2 2 2 2 2 2 27906 2 2 2 2 2 2 2 2 2
der Arbeitsposition (Ort/Aufbau) Geländer längs 27955 2 2 4 4 6 6 8 8 10 27956 2 2 4 4 6 6 8 8 10 27957 2 2 4 4 6 6 8 8 10
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung, Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 27910 1 1 2 2 3 3 4 4 5 27933 1 1 2 2 3 3 4 4 5
Feststellern und Spindeln für Höhenausgleich Bordbrett Stirnseite 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2
ƒ Einfaches Verschieben des Gerüstes auf dem Fahrbalken Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2
durch Lösen von acht Schrauben Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 27908 2 2 4 6 6 6 8 8 10 27938 2 2 4 4 6 6 8 8 10
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2
ƒ Mittiger und seitlicher Aufbau möglich Fahrbalken 2,00 m 27923 – 2 2 2 2 2 2 2 2 27923 – 2 2 2 2 2 2 2 2 27923 – 2 2 2 2 2 2 2 2
ƒ Aluminium Bordbretter und Geländerrahmen mit Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4
integrierter Knieleiste zur Absturzsicherung Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1
ƒ Werkzeugloser Auf- und Abbau dank Steckverbindungen
und Schnellverschlüssen Ballastierung kg Ballastierung kg Ballastierung kg
Einsatz Mittiger Aufbau 90 0 0 20 30 70 80 120 140 80 0 0 0 0 40 50 90 100 70 0 0 0 0 20 30 70 70
ƒ Geringes Gewicht der Einzelteile für ein Innenbereich Seitlicher Aufbau n.m. 40 90 120 150 180 210 250 270 n.m. 40 80 120 140 180 200 240 260 n.m. 40 80 110 130 170 190 230 250
einfaches Handling Einsatz Mittiger Aufbau 350 80 220 330 440 570 n.z. n.z. n.z. 380 90 240 260 490 630 n.z. n.z. n.z. 410 100 260 400 540 700 n.z. n.z. n.z.
Außenbereich
ƒ Unterschiedliche Plattformlängen erhältlich Seitlicher Aufbau n.m. 160 280 370 470 580 n.z. n.z. n.z. n.m. 170 300 410 520 640 n.z. n.z. n.z. n.m. 180 330 440 570 700 n.z. n.z. n.z.
(1,80 / 2,45 / 3,0 m) n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.
ƒ Arbeitshöhen bis 12,45 m

ƒ GS-geprüft nach DIN EN 1004 Nach DIN EN 1004 werden zum
sicheren Auf- und Abbau dieses
ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m² Gerüstes zwei Montagesicherungs-

geländer (siehe S. 282) benötigt.

Abb. Bestell-Nr. 170235

05 05

Fahrbalken nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,35 5,00 6,45 7,45 8,45 9,45 10,45 11,45 12,45
B | Gerüsthöhe m 3,35 4,00 5,45 6,45 7,45 8,45 9,45 10,45 11,45
C | Plattformhöhe m 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45
Plattformgröße 1,80 x 0,75 m
Gewicht kg 91,0 131,0 168,0 179,0 208,0 216,0 248,0 257,0 288,0
Bestell-Nr. 170235 154347 154445 154545 154645 154745 154845 154945 154045
1,80 m
UVP ohne MwSt. Euro 2.015,00 2.605,00 3.541,00 3.963,00 4.639,00 4.915,00 5.737,00 6.013,00 6.835,00

Plattformgröße 2,45 x 0,75 m
Gewicht kg 103,0 143,0 187,0 199,0 235,0 243,0 283,0 291,0 331,0
Bestell-Nr. 171235 155347 155445 155545 155645 155745 155845 155945 155045
2,45 m
UVP ohne MwSt. Euro 2.194,00 2.784,00 3.871,00 4.301,00 5.120,00 5.396,00 6.369,00 6.645,00 7.618,00
Plattformgröße 3,00 x 0,75 m
Gewicht kg 111,0 150,0 199,0 212,0 253,0 261,0 306,0 314,0 359,0
Bestell-Nr. 172235 156347 156445 156545 156645 156745 156845 156945 156045
3,00 m UVP ohne MwSt. Euro 2.262,00 2.852,00 3.977,00 4.413,00 5.264,00 5.540,00 6.551,00 6.827,00 7.838,00

260 261
