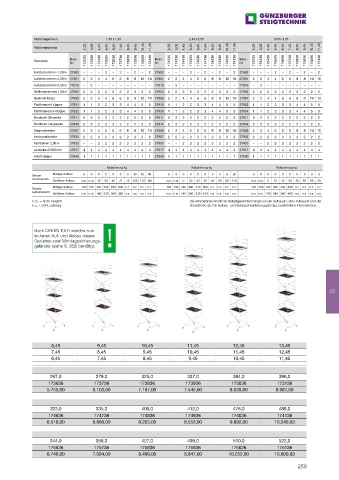

Page 259 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Rollgerüst mit Fahrbalken Plattformgröße m 1,80 x 1,35 2,45 x 1,35 3,00 x 1,35

und Doppel-Plattform Plattformhöhe m 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 11,45 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 11,45 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 11,45
Best.- 173235 173336 173436 173535 173636 173736 173836 173936 173036 173136 Best.- 174235 174336 174436 174535 174636 174736 174836 174936 174036 174136 Best.- 175235 175336 175436 175535 175636 175736 175836 175936 175036 175136
Stückliste
ƒ Rollgerüst aus stabilem Aluminium-Rundrohr Nr. Nr. Nr.
mit geschweißten Rahmenteilen Aufsteckrahmen 1,00 m 27902 – – – 2 – 2 – 2 – 2 27902 – – – 2 – 2 – 2 – 2 27902 – – – 2 – 2 – 2 – 2
ƒ Großformatige Arbeitsfläche mit 1,35 m Breite Aufsteckrahmen 2,00 m 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10 27901 2 2 4 4 6 6 8 8 10 10
ƒ Baukastenprinzip für den flexiblen Einsatz: Aufsteckrahmen 0,50 m 27919 – 2 – – – – – – – – 27919 – 2 – – – – – – – – 27919 – 2 – – – – – – – –
Alle Gerüstteile sind auch einzeln als Ersatz- Geländerrahmen 1,00 m 27903 2 2 2 2 2 2 2 2 2 2 27903 2 2 2 2 2 2 2 2 2 2 27903 2 2 2 2 2 2 2 2 2 2
oder Erweiterungsteile erhältlich Geländer längs 27955 2 2 4 4 6 6 8 8 10 10 27956 2 2 4 4 6 6 8 8 10 10 27957 2 2 4 4 6 6 8 8 10 10
Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 5 27910 1 1 2 2 3 3 4 4 5 5 27933 1 1 2 2 3 3 4 4 5 5
ƒ Fahrbalken aus verzinktem Stahl zum flexiblen Wechsel Plattform ohne Klappe 27932 1 1 2 2 3 3 4 4 5 5 27930 1 1 2 2 3 3 4 4 5 5 27934 1 1 2 2 3 3 4 4 5 5
der Arbeitsposition (Ort/Aufbau) Bordbrett Stirnseite 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2 27911 2 2 2 2 2 2 2 2 2 2
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung, Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2 2
Feststellern und Spindeln für Höhenausgleich Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 10 27908 2 2 4 6 6 6 8 8 10 10 27938 2 2 4 6 6 6 8 8 10 10
Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2 2
ƒ Einfaches Verschieben des Gerüstes auf dem Fahrbalken Fahrbalken 2,00 m 27923 – – 27923 – – 27923 – –
durch Lösen von acht Schrauben 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 4
ƒ Mittiger und seitlicher Aufbau möglich Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 1
ƒ Aluminium Bordbretter und Geländerrahmen mit
Ballastierung kg Ballastierung kg Ballastierung kg
integrierter Knieleiste zur Absturzsicherung
Einsatz Mittiger Aufbau 0 0 0 0 0 0 0 30 30 80 0 0 0 0 0 0 0 0 0 20 0 0 0 0 0 0 0 0 0 0
ƒ Werkzeugloser Auf- und Abbau dank Steckverbindungen Innenbereich Seitlicher Aufbau n.m. n.m. 10 30 40 70 70 100 110 140 n.m. n.m. 0 20 20 50 50 80 80 110 n.m. n.m. 0 10 10 30 30 60 60 90
und Schnellverschlüssen Mittiger Aufbau 150 210 160 280 370 500 n.z. n.z. n.z. n.z. 160 230 180 300 410 550 n.z. n.z. n.z. n.z. 170 250 190 330 430 590 n.z. n.z. n.z. n.z.
Einsatz
ƒ Geringes Gewicht der Einzelteile für ein Außenbereich Seitlicher Aufbau n.m. n.m. 160 230 300 380 n.z. n.z. n.z. n.z. n.m. n.m. 180 260 330 420 n.z. n.z. n.z. n.z. n.m. n.m. 190 280 360 460 n.z. n.z. n.z. n.z.
einfaches Handling n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.
ƒ Unterschiedliche Plattformlängen erhältlich
(1,80 / 2,45 / 3,0 m)
ƒ Arbeitshöhen bis 13,45 m

Nach DIN EN 1004 werden zum
ƒ GS-geprüft nach DIN EN 1004
sicheren Auf- und Abbau dieses

ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m² Gerüstes zwei Montagesicherungs-
geländer (siehe S. 282) benötigt.
Abb. Bestell-Nr. 173336

05 05

Fahrbalken nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,35 5,00 6,45 7,45 8,45 9,45 10,45 11,45 12,45 13,45
B | Gerüsthöhe m 3,35 4,00 5,45 6,45 7,45 8,45 9,45 10,45 11,45 12,45
C | Plattformhöhe m 2,35 3,00 4,45 5,45 6,45 7,45 8,45 9,45 10,45 11,45
Plattformgröße 1,80 x 1,35 m
Gewicht kg 113,0 119,0 208,0 216,0 267,0 279,0 325,0 337,0 384,0 396,0
Bestell-Nr. 173235 173336 173436 173535 173636 173736 173836 173936 173036 173136
1,80 m
UVP ohne MwSt. Euro 2.443,00 2.595,00 4.233,00 4.807,00 5.755,00 6.103,00 7.197,00 7.545,00 8.639,00 8.987,00

Plattformgröße 2,45 x 1,35 m
Gewicht kg 134,0 140,0 247,0 263,0 323,0 335,0 400,0 412,0 476,0 488,0
Bestell-Nr. 174235 174336 174436 174535 174636 174736 174836 174936 174036 174136
2,45 m
UVP ohne MwSt. Euro 2.716,00 2.908,00 4.831,00 5.333,00 6.518,00 6.866,00 8.205,00 8.553,00 9.892,00 10.240,00
Plattformgröße 3,00 x 1,35 m
Gewicht kg 143,0 149,0 262,0 279,0 344,0 356,0 427,0 439,0 510,0 522,0
Bestell-Nr. 175235 175336 175436 175535 175636 175736 175836 175936 175036 175136
3,00 m UVP ohne MwSt. Euro 2.812,00 3.004,00 4.993,00 5.501,00 6.746,00 7.094,00 8.499,00 8.847,00 10.252,00 10.600,00
Die Höhenmaße ohne Fahrbalken sind um jeweils 0,10 m reduziert
