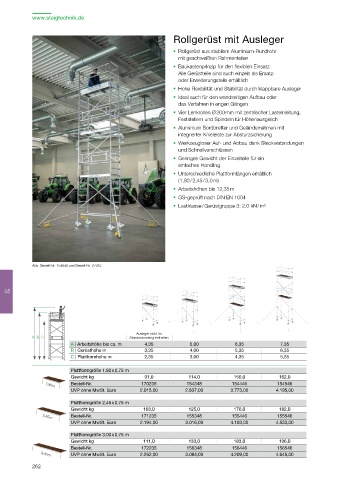

Page 262 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Rollgerüst mit Ausleger Plattformgröße m 1,80 x 0,75 2,45 x 0,75 3,00 x 0,75

Plattformhöhe m 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35
ƒ Rollgerüst aus stabilem Aluminium-Rundrohr
mit geschweißten Rahmenteilen Best.- Best.- Best.-
Stückliste Nr. 170235 154348 154446 154546 154646 154746 154846 154946 154046 Nr. 171235 155348 155446 155546 155646 155746 155846 155946 155046 Nr. 172235 156348 156446 156546 156646 156746 156846 156946 156046
ƒ Baukastenprinzip für den flexiblen Einsatz:
Alle Gerüstteile sind auch einzeln als Ersatz- Aufsteckrahmen 1,00 m 27905 – – – 2 – 2 – 2 – 27905 – – – 2 – 2 – 2 – 27905 – – – 2 – 2 – 2 –
oder Erweiterungsteile erhältlich Aufsteckrahmen 2,00 m 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10 27904 2 2 4 4 6 6 8 8 10
Aufsteckrahmen 0,50 m 27918 – 2 – – – – – – – 27918 – 2 – – – – – – – 27918 – 2 – – – – – – –
ƒ Hohe Flexibilität und Stabilität durch klappbare Ausleger
Geländerrahmen 1,00 m 27906 2 2 2 2 2 2 2 2 2 27906 2 2 2 2 2 2 2 2 2 27906 2 2 2 2 2 2 2 2 2
ƒ Ideal auch für den wandseitigen Aufbau oder Geländer längs 27955 2 2 4 4 6 6 8 8 10 27956 2 2 4 4 6 6 8 8 10 27957 2 2 4 4 6 6 8 8 10
das Verfahren in engen Gängen Plattform mit Klappe 27931 1 1 2 2 3 3 4 4 5 27910 1 1 2 2 3 3 4 4 5 27933 1 1 2 2 3 3 4 4 5
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung, Bordbrett Stirnseite 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2 27913 2 2 2 2 2 2 2 2 2
Feststellern und Spindeln für Höhenausgleich Bordbrett Längsseite 27943 2 2 2 2 2 2 2 2 2 27914 2 2 2 2 2 2 2 2 2 27944 2 2 2 2 2 2 2 2 2
Diagonalstrebe 27937 2 2 4 6 6 6 8 8 10 27908 2 2 4 6 6 6 8 8 10 27938 2 2 4 6 6 6 8 8 10
ƒ Aluminium Bordbretter und Geländerrahmen mit Horizontalstrebe 27935 2 2 2 2 2 2 2 2 2 27907 2 2 2 2 2 2 2 2 2 27936 2 2 2 2 2 2 2 2 2
integrierter Knieleiste zur Absturzsicherung Dreiecksausleger 27926 – 4 4 4 4 4 4 4 4 27926 – 4 4 4 4 4 4 4 4 27926 – 4 4 4 4 4 4 4 4
ƒ Werkzeugloser Auf- und Abbau dank Steckverbindungen Lenkrolle Ø 200 mm 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4 27917 4 4 4 4 4 4 4 4 4
und Schnellverschlüssen Antritt-Bügel 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1 27940 1 1 1 1 1 1 1 1 1
ƒ Geringes Gewicht der Einzelteile für ein
einfaches Handling Ballastierung kg Ballastierung kg Ballastierung kg
Mittiger Aufbau 90 0 0 0 0 0 0 0 0 80 0 0 0 0 0 0 0 0 70 0 0 0 0 0 0 0 0
ƒ Unterschiedliche Plattformlängen erhältlich Einsatz
Innenbereich
(1,80 / 2,45 / 3,0 m) Seitlicher Aufbau n.m. 0 0 100 120 150 170 200 220 n.m. 0 0 90 110 140 170 190 210 n.m. 0 0 90 100 140 150 180 200
ƒ Arbeitshöhen bis 12,35 m Mittiger Aufbau 350 0 0 120 180 260 n.z. n.z. n.z. 380 0 0 140 210 300 n.z. n.z. n.z. 410 0 0 150 220 320 n.z. n.z. n.z.
Einsatz
ƒ GS-geprüft nach DIN EN 1004 Außenbereich Seitlicher Aufbau n.m. 0 0 290 370 460 n.z. n.z. n.z. n.m. 170 300 320 410 500 n.z. n.z. n.z. n.m. 0 0 340 440 n.m. n.z. n.z. n.z.
ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m²
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.

Nach DIN EN 1004 werden zum
sicheren Auf- und Abbau dieses

Gerüstes zwei Montagesicherungs-
geländer (siehe S. 282) benötigt.

Abb. Bestell-Nr. 154646 und Bestell-Nr. 27912

05 05

Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,35 5,00 6,35 7,35 8,35 9,35 10,35 11,35 12,35
B | Gerüsthöhe m 3,35 4,00 5,35 6,35 7,35 8,35 9,35 10,35 11,35
C | Plattformhöhe m 2,35 3,00 4,35 5,35 6,35 7,35 8,35 9,35 10,35
Plattformgröße 1,80 x 0,75 m
Gewicht kg 91,0 114,0 150,0 162,0 191,0 199,0 235,0 239,0 272,0
Bestell-Nr. 170235 154348 154446 154546 154646 154746 154846 154946 154046
1,80 m
UVP ohne MwSt. Euro 2.015,00 2.837,00 3.773,00 4.195,00 4.871,00 5.147,00 5.969,00 6.099,00 7.067,00
Plattformgröße 2,45 x 0,75 m
Gewicht kg 103,0 125,0 170,0 182,0 218,0 226,0 266,0 274,0 314,0
Bestell-Nr. 171235 155348 155446 155546 155646 155746 155846 155946 155046
2,45 m
UVP ohne MwSt. Euro 2.194,00 3.016,00 4.103,00 4.533,00 5.352,00 5.628,00 6.601,00 6.877,00 7.850,00

Plattformgröße 3,00 x 0,75 m
Gewicht kg 111,0 133,0 183,0 196,0 236,0 244,0 289,0 297,0 342,0
Bestell-Nr. 172235 156348 156446 156546 156646 156746 156846 156946 156046
UVP ohne MwSt. Euro 2.262,00 3.084,00 4.209,00 4.645,00 5.496,00 5.772,00 6.783,00 7.059,00 8.070,00
3,00 m
