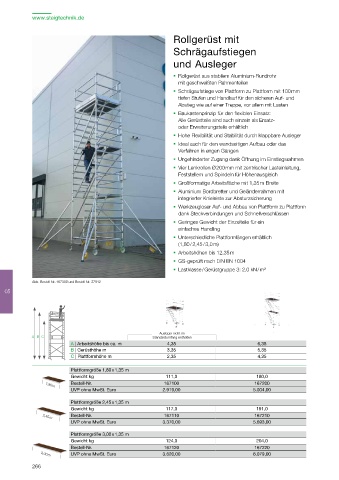

Page 266 - Günzbuerger Ratgeber Steigtechnik 2021

www.steigtechnik.de

Rollgerüst mit Plattformgröße m 1,80 x 1,35 2,45 x 1,35 3,00 x 1,35

Schrägaufstiegen Plattformhöhe m 2,35 4,35 6,35 8,35 10,35 2,35 4,35 6,35 8,35 10,35 2,35 4,35 6,35 8,35 10,35

und Ausleger Stückliste Best.- 167100 167200 167300 167400 167500 Best.- 167110 167210 167310 167410 167510 Best.- 167120 167220 167320 167420 167520
Nr.
Nr.
Nr.
Einstiegrahmen 27928 1 1 1 1 1 27928 1 1 1 1 1 27928 1 1 1 1 1
ƒ Rollgerüst aus stabilem Aluminium-Rundrohr Aufsteckrahmen 2,00 m 27901 1 3 5 7 9 27901 1 3 5 7 9 27901 1 3 5 7 9
mit geschweißten Rahmenteilen
Geländerrahmen 1,00 m 27903 2 2 2 2 2 27903 2 2 2 2 2 27903 2 2 2 2 2
ƒ Schrägaufstiege von Plattform zu Plattform mit 100 mm Geländer längs 27955 2 3 4 5 6 27956 2 3 4 5 6 27957 2 3 4 5 6
tiefen Stufen und Handlauf für den sicheren Auf- und Plattform mit Klappe 27970 1 1 1 1 1 27985 1 1 1 1 1 27986 1 1 1 1 1
Abstieg wie auf einer Treppe, vor allem mit Lasten Plattform ohne Klappe 27932 1 2 3 4 5 27930 1 2 3 4 5 27934 1 2 3 4 5
ƒ Baukastenprinzip für den flexiblen Einsatz: Bordbrett Stirnseite 27911 2 2 2 2 2 27911 2 2 2 2 2 27911 2 2 2 2 2
Alle Gerüstteile sind auch einzeln als Ersatz- Bordbrett Längsseite 27943 2 2 2 2 2 27914 2 2 2 2 2 27944 2 2 2 2 2
oder Erweiterungsteile erhältlich Aufstieg unten 27961 1 1 1 1 1 27963 1 1 1 1 1 27965 1 1 1 1 1
Aufstieg 27962 - 1 2 3 4 27964 - 1 2 3 4 27966 - 1 2 3 4
ƒ Hohe Flexibilität und Stabilität durch klappbare Ausleger Handlauf 27929 - 1 2 3 4 27983 - 1 2 3 4 27984 - 1 2 3 4
ƒ Ideal auch für den wandseitigen Aufbau oder das Handlauf oben 27939 1 1 1 1 1 27967 1 1 1 1 1 27968 1 1 1 1 1
Verfahren in engen Gängen Diagonalstrebe 27937 1 2 3 4 5 27908 1 2 3 4 5 27938 1 2 3 4 5
Horizontalstrebe 27935 2 2 2 2 2 27907 2 2 2 2 2 27936 2 2 2 2 2
ƒ Ungehinderter Zugang dank Öffnung im Einstiegsrahmen
Dreiecksausleger 27926 – 4 4 4 4 27926 – 4 4 4 4 27926 – 4 4 4 4
ƒ Vier Lenkrollen Ø 200 mm mit zentrischer Lasteinleitung, Lenkrolle Ø 200 mm 27917 4 4 4 4 4 27917 4 4 4 4 4 27917 4 4 4 4 4
Feststellern und Spindeln für Höhenausgleich Antritt-Bügel 27940 1 1 1 1 1 27940 1 1 1 1 1 27940 1 1 1 1 1
ƒ Großformatige Arbeitsfläche mit 1,35 m Breite
Ballastierung kg Ballastierung kg Ballastierung kg
ƒ Aluminium Bordbretter und Geländerrahmen mit Mittiger Aufbau 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
integrierter Knieleiste zur Absturzsicherung Einsatz
Innenbereich
ƒ Werkzeugloser Auf- und Abbau von Plattform zu Plattform Seitlicher Aufbau n.m. 20 50 80 220 n.m. 10 40 80 210 n.m. 10 40 70 200
dank Steckverbindungen und Schnellverschlüssen Mittiger Aufbau 140 0 60 180 n.z. 160 0 80 n.z. n.z. 180 0 100 n.z. n.z.
Einsatz
ƒ Geringes Gewicht der Einzelteile für ein Außenbereich Seitlicher Aufbau n.m. 140 260 n.z. n.z. n.m. 160 300 n.z. n.z. n.m. 170 320 n.z. n.z.
einfaches Handling
n.m. = nicht möglich Die erforderliche Anzahl an Ballastgewichten hängt von der Aufbauart, dem Aufbauort und der
ƒ Unterschiedliche Plattformlängen erhältlich n.z. = nicht zulässig Gerüsthöhe ab. Die Aufbau- und Gebrauchsanleitung gibt dazu ausführliche Informationen.
(1,80 / 2,45 / 3,0 m)

ƒ Arbeitshöhen bis 12,35 m Nach DIN EN 1004 werden zum
sicheren Auf- und Abbau dieses
ƒ GS-geprüft nach DIN EN 1004 Gerüstes zwei Montagesicherungs-

ƒ Lastklasse / Gerüstgruppe 3: 2,0 kN / m² geländer (siehe S. 282) benötigt.
Abb. Bestell-Nr. 167300 und Bestell-Nr. 27912
05 05

Ausleger nicht im
Standardumfang enthalten
A | Arbeitshöhe bis ca. m 4,35 6,35 8,35 10,35 12,35
B | Gerüsthöhe m 3,35 5,35 7,35 9,35 11,35
C | Plattformhöhe m 2,35 4,35 6,35 8,35 10,35
Plattformgröße 1,80 x 1,35 m
Gewicht kg 111,0 180,0 231,0 283,0 335,0
Bestell-Nr. 167100 167200 167300 167400 167500
1,80 m
UVP ohne MwSt. Euro 2.919,00 5.004,00 6.429,00 7.854,00 9.279,00

Plattformgröße 2,45 x 1,35 m
Gewicht kg 117,0 191,0 249,0 306,0 363,0
Bestell-Nr. 167110 167210 167310 167410 167510
2,45 m
UVP ohne MwSt. Euro 3.370,00 5.693,00 7.356,00 9.019,00 10.682,00
Plattformgröße 3,00 x 1,35 m
Gewicht kg 124,0 204,0 267,0 330,0 393,0
Bestell-Nr. 167120 167220 167320 167420 167520
3,00 m UVP ohne MwSt. Euro 3.620,00 6.079,00 7.878,00 9.677,00 11.476,00

266 267
