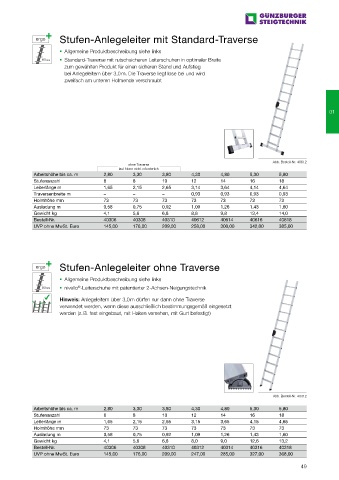

Page 49 - Günzbuerger Ratgeber Steigtechnik 2021
P. 49
www.steigtechnik.de
Produktbeschreibung Stufen-Anlegeleiter mit Standard-Traverse
Stufen-Anlegeleiter aus Aluminium
Allgemeine Produktbeschreibung siehe links
Stabile Rechteckrohr-Holme
Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
80 mm tiefe, geriffelte Stufen zum gewählten Produkt für einen sicheren Stand und Aufstieg
4-fach gebördelte Stufen-/ Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
ergo-pad Griffzone zweifach am unteren Holmende verschraubt
®
Stufenabstand: 235 mm
Leiterbreite: 420 mm (ohne Traverse)
Leiterneigung: 70°
01 01
Mit und ohne Traverse erhältlich
Maximale Belastung: 150 kg
Abb. Bestell-Nr. 40612
ohne Traverse
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 2,80 3,30 3,80 4,30 4,80 5,30 5,80
Stufenanzahl 6 8 10 12 14 16 18
Leiterlänge m 1,65 2,15 2,65 3,14 3,64 4,14 4,64
Traversenbreite m – – – 0,93 0,93 0,93 0,93
Holmhöhe mm 73 73 73 73 73 73 73
Ausladung m 0,58 0,75 0,92 1,09 1,26 1,43 1,60
Gewicht kg 4,1 5,6 6,8 8,8 9,8 13,4 14,0
Bestell-Nr. 40306 40308 40310 40612 40614 40616 40618
UVP ohne MwSt. Euro 145,00 176,00 209,00 258,00 300,00 342,00 385,00
Stufen-Anlegeleiter ohne Traverse
Allgemeine Produktbeschreibung siehe links
Abb. Bestell-Nr. 40612
nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik
®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt
werden (z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Abb. Bestell-Nr. 40312
Trittauflagen clip-step, Nachrüstsatz 'roll-bar' Arbeitshöhe bis ca. m 2,80 3,30 3,80 4,30 4,80 5,30 5,80
clip-step R 13, clip-step relax Bestell-Nr. 19634 – 19635 Stufenanzahl 6 8 10 12 14 16 18
Leiterlänge m 1,65 2,15 2,65 3,15 3,65 4,15 4,65
Handlauf, zum Selbstanbau Nachrüst-Traverse Holmhöhe mm 73 73 73 73 73 73 73
Bestell-Nr. 30290 – 30293 Bestell-Nr. 30361 Ausladung m 0,58 0,75 0,92 1,09 1,26 1,43 1,60
Gewicht kg 4,1 5,6 6,8 8,0 9,0 12,6 13,2
Bestell-Nr. 40306 40308 40310 40312 40314 40316 40318
UVP ohne MwSt. Euro 145,00 176,00 209,00 247,00 285,00 327,00 368,00
