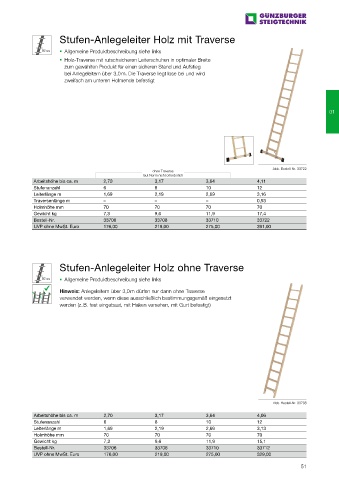

Produktbeschreibung Stufen-Anlegeleiter Holz mit Traverse
Stufen-Anlegeleiter aus Holz
Allgemeine Produktbeschreibung siehe links
Holme und Stufen aus keilverzinkter Kiefer oder
astfreier Caroline-Pine Holz-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
zum gewählten Produkt für einen sicheren Stand und Aufstieg
92 mm tiefe, geriffelte Stufen bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
In Holm eingelassene Stufen mit Gewindestab zweifach am unteren Holmende befestigt
Abgeschrägtes Holmende zur optimalen
Wandauflage oder -befestigung
Stufenabstand: 235 mm
01 Leiterbreite: 420 mm (ohne Traverse) 01
Leiterneigung: 70°
Mit und ohne Traverse erhältlich
Maximale Belastung: 150 kg
Abb. Bestell-Nr. 33722
ohne Traverse
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 2,70 3,17 3,64 4,11
Stufenanzahl 6 8 10 12
Leiterlänge m 1,69 2,19 2,69 3,16
Traversenlänge m – – – 0,93
Holmhöhe mm 70 70 70 70
Gewicht kg 7,3 9,6 11,9 17,4
Bestell-Nr. 33706 33708 33710 33722
UVP ohne MwSt. Euro 176,00 219,00 275,00 391,00
Stufen-Anlegeleiter Holz ohne Traverse
Allgemeine Produktbeschreibung siehe links
Abb. Bestell-Nr. 33710
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß eingesetzt
werden (z. B. fest eingebaut, mit Haken versehen, mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Leiterwandhalter XL Nachrüst-Traverse
Bestell-Nr. 19841 Bestell-Nr. 30370 Abb. Bestell-Nr. 33708
Arbeitshöhe bis ca. m 2,70 3,17 3,64 4,06
Stufenanzahl 6 8 10 12
Leitereinhängekonsole Leiterkopfsicherung Leiterlänge m 1,69 2,19 2,69 3,13
Bestell-Nr. 19844 Bestell-Nr. 19315 – 19317 Holmhöhe mm 70 70 70 70
Gewicht kg 7,3 9,6 11,9 15,1
Bestell-Nr. 33706 33708 33710 33712
UVP ohne MwSt. Euro 176,00 219,00 275,00 329,00
