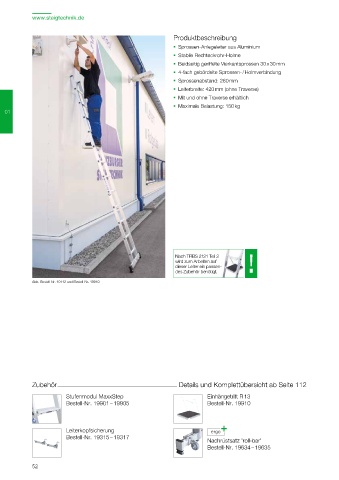

Page 52 - Günzbuerger Ratgeber Steigtechnik 2021
P. 52
www.steigtechnik.de
Produktbeschreibung Sprossen-Anlegeleiter mit Standard-Traverse
Sprossen-Anlegeleiter aus Aluminium
Allgemeine Produktbeschreibung siehe links
Stabile Rechteckrohr-Holme
Standard-Traverse mit rutschsicheren Leiterschuhen in optimaler Breite
Beidseitig geriffelte Vierkantsprossen 30 x 30 mm
zum gewählten Produkt für einen sicheren Stand und Aufstieg
4-fach gebördelte Sprossen- / Holmverbindung bei Anlegeleitern über 3,0 m. Die Traverse liegt lose bei und wird
Sprossenabstand: 280 mm zweifach am unteren Holmende verschraubt
Leiterbreite: 420 mm (ohne Traverse)
Mit und ohne Traverse erhältlich
Maximale Belastung: 150 kg
01 ohne Traverse Abb. Bestell-Nr. 10114 01
laut Norm nicht erforderlich
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30 5,80 6,40 6,90 8,10
Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterlänge m 1,91 2,47 3,03 3,57 4,13 4,70 5,26 5,82 6,94
Traversenbreite m – – – 0,93 0,93 0,93 1,20 1,20 1,20
Holmhöhe mm 58 58 58 58 58 73 73 85 98
Gewicht kg 3,6 4,4 5,4 7,3 8,6 9,9 11,3 15,5 17,5
Bestell-Nr. 10006 10008 10010 10112 10114 10116 10118 10120 10124
UVP ohne MwSt. Euro 99,00 124,00 151,00 184,00 219,00 260,00 296,00 344,00 428,00
Sprossen-Anlegeleiter mit nivello -Traverse
®
Allgemeine Produktbeschreibung siehe links
nivello -Traverse in optimaler Breite zum gewählten Produkt für
®
einen extra sicheren Stand und Aufstieg dank nivello -Leiterschuhe
®
mit 2-Achsen-Neigungstechnik, Anstellwinkel-Kontrolle und
wechselbaren Fußplatten. Die Traverse liegt lose bei und wird
zweifach am unteren Holmende verschraubt
Abb. Bestell-Nr. 10314
Nach TRBS 2121 Teil 2
wird zum Arbeiten auf
dieser Leiter ein passen- Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30 5,80 6,40 6,90 8,10
des Zubehör benötigt. Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterlänge m 1,91 2,47 3,03 3,59 4,15 4,72 5,28 5,84 6,96
Abb. Bestell-Nr. 10112 und Bestell-Nr. 19910
Traversenbreite m 0,93 0,93 0,93 0,93 0,93 0,93 1,20 1,20 1,20
Holmhöhe mm 58 58 58 58 58 73 73 85 98
Gewicht kg 4,6 5,4 6,4 7,5 8,8 10,1 11,3 15,5 17,5
Bestell-Nr. 10306 10308 10310 10312 10314 10316 10318 10320 10324
UVP ohne MwSt. Euro 180,00 206,00 234,00 260,00 295,00 335,00 370,00 417,00 498,00
Sprossen-Anlegeleiter ohne Traverse
Allgemeine Produktbeschreibung siehe links
nivello -Leiterschuhe mit patentierter 2-Achsen-Neigungstechnik
®
Hinweis: Anlegeleitern über 3,0 m dürfen nur dann ohne Traverse
verwendet werden, wenn diese ausschließlich bestimmungsgemäß
eingesetzt werden (z. B. fest eingebaut, mit Haken versehen,
mit Gurt befestigt)
Zubehör Details und Komplettübersicht ab Seite 112
Stufenmodul MaxxStep Einhängetritt R 13
Bestell-Nr. 19901 – 19905 Bestell-Nr. 19910 Abb. Bestell-Nr. 10014
Arbeitshöhe bis ca. m 3,00 3,60 4,10 4,70 5,30 5,80 6,40 6,90 8,10
Sprossenanzahl 6 8 10 12 14 16 18 20 24
Leiterkopfsicherung Leiterlänge m 1,91 2,47 3,03 3,59 4,15 4,72 5,28 5,85 6,97
Bestell-Nr. 19315 – 19317 Holmhöhe mm 58 58 58 58 58 73 73 85 98
Nachrüstsatz 'roll-bar' Gewicht kg 3,6 4,4 5,4 6,5 7,8 9,1 10,3 14,5 16,5
Bestell-Nr. 19634 – 19635 Bestell-Nr. 10006 10008 10010 10012 10014 10016 10018 10020 10024
UVP ohne MwSt. Euro 99,00 124,00 151,00 177,00 213,00 252,00 287,00 335,00 417,00
