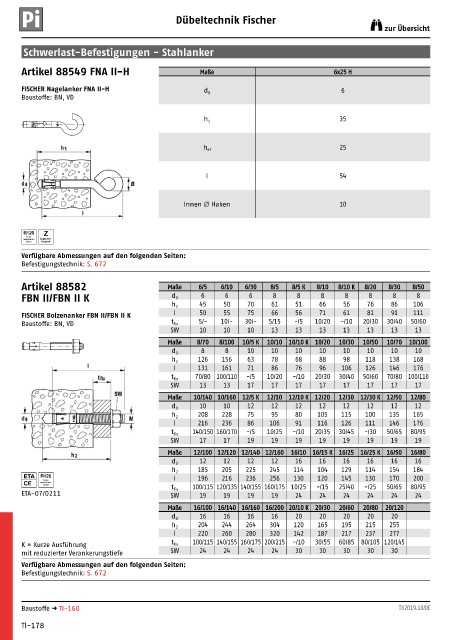

Page 879 - WS Befestigungstechnik

Pi Dübeltechnik Fischer zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88549 FNA II-H Maße 6x25 H

FISCHER Nagelanker FNA II-H 6
Baustoffe: BN, VD d 0

35
h 1

25
h ef

l 54

Innen Ø Haken 10

Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 672

Artikel 88582 Maße 6/5 6/10 6/30 8/5 8/5 K 8/10 8/10 K 8/20 8/30 8/50
FBN II/FBN II K d 0 6 6 6 8 8 8 8 8 8 8
h 2 45 50 70 61 51 66 56 76 86 106
FISCHER Bolzenanker FBN II/FBN II K l 50 55 75 66 56 71 61 81 91 111
Baustoffe: BN, VD t fix 5/- 10/- 30/- 5/15 -/5 10/20 -/10 20/30 30/40 50/60
SW 10 10 10 13 13 13 13 13 13 13
Maße 8/70 8/100 10/5 K 10/10 10/10 K 10/20 10/30 10/50 10/70 10/100
8 8 10 10 10 10 10 10 10 10
d 0
126 156 63 78 68 88 98 118 138 168
h 2
l 131 161 71 86 76 96 106 126 146 176
70/80 100/110 -/5 10/20 -/10 20/30 30/40 50/60 70/80 100/110
t fix
SW 13 13 17 17 17 17 17 17 17 17
Maße 10/140 10/160 12/5 K 12/10 12/10 K 12/20 12/30 12/30 K 12/50 12/80
10 10 12 12 12 12 12 12 12 12
d 0
208 228 75 95 80 105 115 100 135 165
h 2
l 216 236 86 106 91 116 126 111 146 176
140/150 160/170 -/5 10/25 -/10 20/35 30/45 -/30 50/65 80/95
t fix
SW 17 17 19 19 19 19 19 19 19 19
Maße 12/100 12/120 12/140 12/160 16/10 16/15 K 16/25 16/25 K 16/50 16/80
12 12 12 12 16 16 16 16 16 16
d 0
185 205 225 245 114 104 129 114 154 184
h 2
l 196 216 236 256 130 120 145 130 170 200
100/115 120/135 140/155 160/175 10/25 -/15 25/40 -/25 50/65 80/95
t fix
ETA-07/0211 SW 19 19 19 19 24 24 24 24 24 24
Maße 16/100 16/140 16/160 16/200 20/10 K 20/30 20/60 20/80 20/120
16 16 16 16 20 20 20 20 20
d 0
204 244 264 304 120 165 195 215 255
h 2
l 220 260 280 320 142 187 217 237 277
K = Kurze Ausführung t fix 100/115 140/155 160/175 200/215 -/10 30/55 60/85 80/105 120/145
mit reduzierter Verankerungstiefe SW 24 24 24 24 30 30 30 30 30
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 672

Baustoffe → TI-160 TI/2019.10/DE

TI-178
