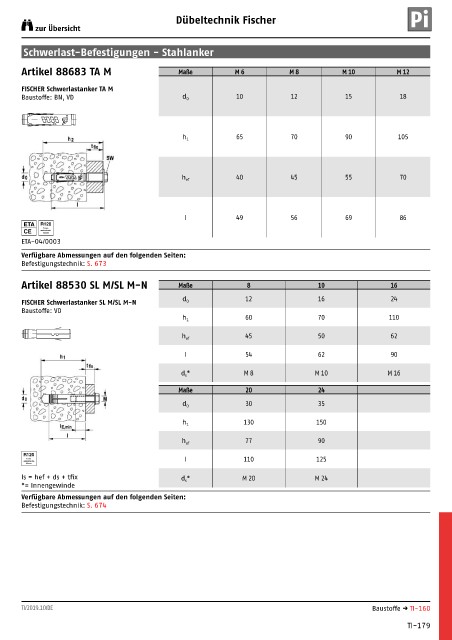

Schwerlast-Befestigungen - Stahlanker

Artikel 88683 TA M Maße M 6 M 8 M 10 M 12

FISCHER Schwerlastanker TA M
Baustoffe: BN, VD d 0 10 12 15 18

65 70 90 105
h 1

40 45 55 70
h ef

l 49 56 69 86

ETA-04/0003
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 673

Artikel 88530 SL M/SL M-N Maße 8 10 16

FISCHER Schwerlastanker SL M/SL M-N d 0 12 16 24
Baustoffe: VD
h 1 60 70 110
45 50 62
h ef

l 54 62 90

d s * M 8 M 10 M 16
Maße 20 24

30 35
d 0
130 150
h 1
77 90
h ef
l 110 125

ls = hef + ds + tfix d s * M 20 M 24
* = Innengewinde
