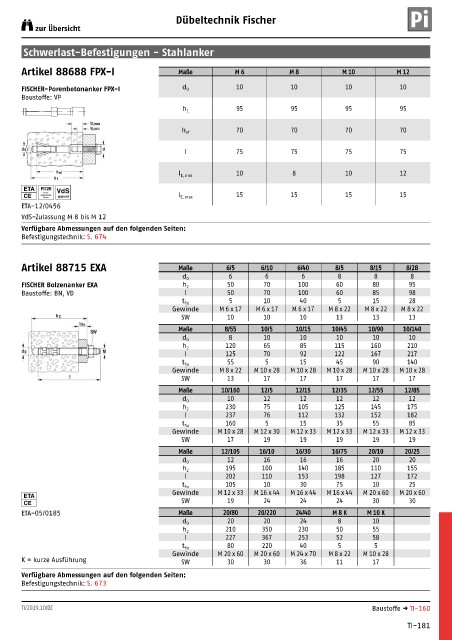

Page 882 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88688 FPX-I Maße M 6 M 8 M 10 M 12

FISCHER-Porenbetonanker FPX-I d 0 10 10 10 10
Baustoffe: VP
95 95 95 95
h 1

70 70 70 70
h ef
l 75 75 75 75

10 8 10 12
l E, min
15 15 15 15
l E, max
ETA-12/0456
VdS-Zulassung M 8 bis M 12
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 674

Artikel 88715 EXA Maße 6/5 6/10 6/40 8/5 8/15 8/28
6 6 6 8 8 8
d 0
FISCHER Bolzenanker EXA h 2 50 70 100 60 80 95
Baustoffe: BN, VD l 50 70 100 60 85 98
5 10 40 5 15 28
t fix
Gewinde M 6 x 17 M 6 x 17 M 6 x 17 M 8 x 22 M 8 x 22 M 8 x 22
SW 10 10 10 13 13 13
Maße 8/55 10/5 10/15 10/45 10/90 10/140
8 10 10 10 10 10
d 0
120 65 85 115 160 210
h 2
l 125 70 92 122 167 217
55 5 15 45 90 140
t fix
Gewinde M 8 x 22 M 10 x 28 M 10 x 28 M 10 x 28 M 10 x 28 M 10 x 28
SW 13 17 17 17 17 17
Maße 10/160 12/5 12/15 12/35 12/55 12/85
10 12 12 12 12 12
d 0
230 75 105 125 145 175
h 2
l 237 76 112 132 152 182
160 5 15 35 55 85
t fix
Gewinde M 10 x 28 M 12 x 30 M 12 x 33 M 12 x 33 M 12 x 33 M 12 x 33
SW 17 19 19 19 19 19
Maße 12/105 16/10 16/30 16/75 20/10 20/25
12 16 16 16 20 20
d 0
195 100 140 185 110 155
h 2
l 202 110 153 198 127 172
105 10 30 75 10 25
t fix
Gewinde M 12 x 33 M 16 x 44 M 16 x 44 M 16 x 44 M 20 x 60 M 20 x 60
SW 19 24 24 24 30 30
ETA-05/0185 Maße 20/80 20/220 24/40 M 8 K M 10 K
20 20 24 8 10
d 0
210 350 230 50 55
h 2
l 227 367 253 52 58
80 220 40 5 5
t fix
Gewinde M 20 x 60 M 20 x 60 M 24 x 70 M 8 x 22 M 10 x 28
K = kurze Ausführung SW 30 30 36 11 17
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 673

TI/2019.10/DE Baustoffe → TI-160

TI-181
