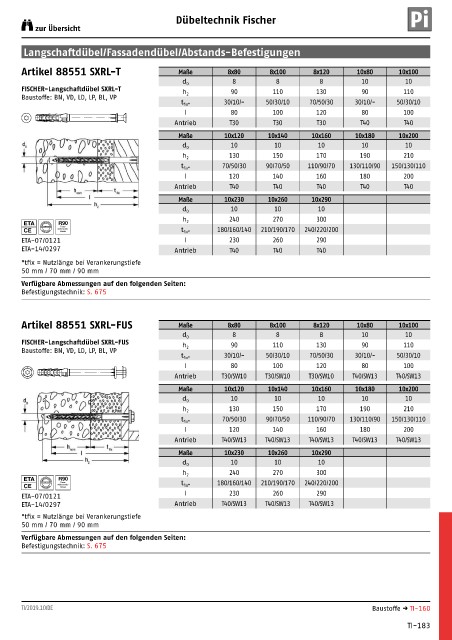

Page 884 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Langschaftdübel/Fassadendübel/Abstands-Befestigungen

Artikel 88551 SXRL-T Maße 8x80 8x100 8x120 10x80 10x100
8 8 8 10 10
d 0
FISCHER-Langschaftdübel SXRL-T 90 110 130 90 110
Baustoffe: BN, VD, LD, LP, BL, VP h 2
t fix* 30/10/- 50/30/10 70/50/30 30/10/- 50/30/10
l 80 100 120 80 100
Antrieb T30 T30 T30 T40 T40
Maße 10x120 10x140 10x160 10x180 10x200
10 10 10 10 10
d 0
130 150 170 190 210
h 2
70/50/30 90/70/50 110/90/70 130/110/90 150/130/110
t fix*
l 120 140 160 180 200
Antrieb T40 T40 T40 T40 T40
Maße 10x230 10x260 10x290
10 10 10
d 0
240 270 300
h 2
180/160/140 210/190/170 240/220/200
t fix*
ETA-07/0121 l 230 260 290
ETA-14/0297 Antrieb T40 T40 T40
*tfix = Nutzlänge bei Verankerungstiefe
50 mm / 70 mm / 90 mm
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 675

Artikel 88551 SXRL-FUS Maße 8x80 8x100 8x120 10x80 10x100
8 8 8 10 10
d 0
FISCHER-Langschaftdübel SXRL-FUS 90 110 130 90 110
Baustoffe: BN, VD, LD, LP, BL, VP h 2
t fix* 30/10/- 50/30/10 70/50/30 30/10/- 50/30/10
l 80 100 120 80 100
Antrieb T30/SW10 T30/SW10 T30/SW10 T40/SW13 T40/SW13
Maße 10x120 10x140 10x160 10x180 10x200
10 10 10 10 10
d 0
130 150 170 190 210
h 2
70/50/30 90/70/50 110/90/70 130/110/90 150/130/110
t fix*
l 120 140 160 180 200
Antrieb T40/SW13 T40/SW13 T40/SW13 T40/SW13 T40/SW13
Maße 10x230 10x260 10x290
10 10 10
d 0
240 270 300
h 2
180/160/140 210/190/170 240/220/200
t fix*
ETA-07/0121 l 230 260 290
ETA-14/0297 Antrieb T40/SW13 T40/SW13 T40/SW13
*tfix = Nutzlänge bei Verankerungstiefe
50 mm / 70 mm / 90 mm
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 675

TI/2019.10/DE Baustoffe → TI-160

TI-183
