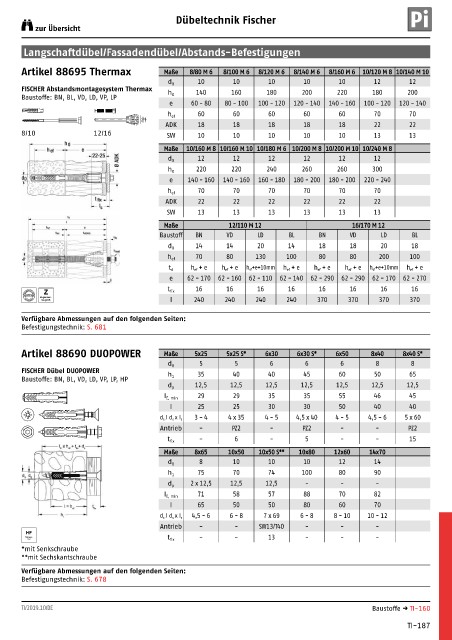

Page 888 - WS Befestigungstechnik

Dübeltechnik Fischer Pi
zur Übersicht

Langschaftdübel/Fassadendübel/Abstands-Befestigungen

Artikel 88695 Thermax Maße 8/80 M 6 8/100 M 6 8/120 M 6 8/140 M 6 8/160 M 6 10/120 M 8 10/140 M 10
10 10 10 10 10 12 12
d 0
FISCHER Abstandsmontagesystem Thermax 140 160 180 200 220 180 200
Baustoffe: BN, BL, VD, LD, VP, LP h 0
e 60 - 80 80 - 100 100 - 120 120 - 140 140 - 160 100 - 120 120 - 140
60 60 60 60 60 70 70
h ef
ADK 18 18 18 18 18 22 22
8/10 12/16 SW 10 10 10 10 10 13 13

Maße 10/160 M 8 10/160 M 10 10/180 M 6 10/200 M 8 10/200 M 10 10/240 M 8
12 12 12 12 12 12
d 0
220 220 240 260 260 300
h 0
e 140 - 160 140 - 160 160 - 180 180 - 200 180 - 200 220 - 240
70 70 70 70 70 70
h ef
ADK 22 22 22 22 22 22
SW 13 13 13 13 13 13
Maße 12/110 M 12 16/170 M 12
Baustoff BN VD LD BL BN VD LD BL
14 14 20 14 18 18 20 18
d 0
70 80 130 100 80 80 200 100
h ef
h ef + e h ef + e h ef +e+10mm h ef + e h ef + e h ef + e h ef +e+10mm h ef + e
t d
e 62 - 170 62 - 160 62 - 110 62 - 140 62 - 290 62 - 290 62 - 170 62 - 270
16 16 16 16 16 16 16 16
t fix
l 240 240 240 240 370 370 370 370

Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 681

Artikel 88690 DUOPOWER Maße 5x25 5x25 S* 6x30 6x30 S* 6x50 8x40 8x40 S*
5 5 6 6 6 8 8
d 0
FISCHER Dübel DUOPOWER 35 40 40 45 60 50 65
Baustoffe: BN, BL, VD, LD, VP, LP, HP h 1
d p 12,5 12,5 12,5 12,5 12,5 12,5 12,5
29 29 35 35 55 46 45
l E, min
l 25 25 30 30 50 40 40
3 - 4 4 x 35 4 - 5 4,5 x 40 4 - 5 4,5 - 6 5 x 60
d s / d s x l s
Antrieb - PZ2 - PZ2 - - PZ2
- 6 - 5 - - 15
t fix
Maße 8x65 10x50 10x50 S** 10x80 12x60 14x70
8 10 10 10 12 14
d 0
75 70 74 100 80 90
h 1
2 x 12,5 12,5 12,5 - - -
d p
71 58 57 88 70 82
l E, min
l 65 50 50 80 60 70
4,5 - 6 6 - 8 7 x 69 6 - 8 8 - 10 10 - 12
d s / d s x l s
Antrieb - - SW13/T40 - - -
- - 13 - - -
t fix
*mit Senkschraube
**mit Sechskantschraube
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 678

TI/2019.10/DE Baustoffe → TI-160

TI-187
