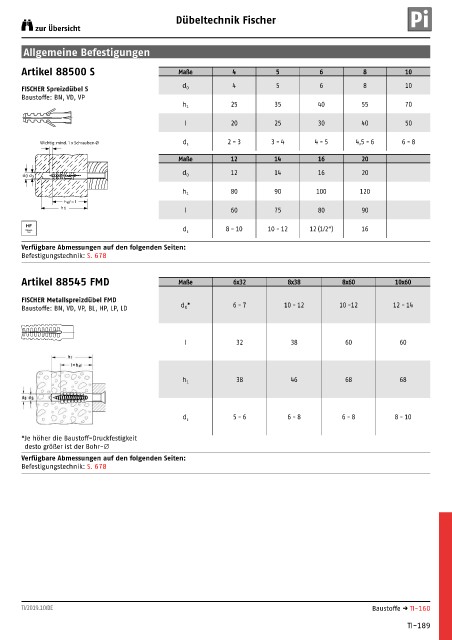

Dübeltechnik Fischer Pi
zur Übersicht
Allgemeine Befestigungen
Artikel 88500 S Maße 4 5 6 8 10
FISCHER Spreizdübel S d 0 4 5 6 8 10
Baustoffe: BN, VD, VP
25 35 40 55 70
h 1
l 20 25 30 40 50
Wichtig: mind. 1 x Schrauben-Ø d s 2 - 3 3 - 4 4 - 5 4,5 - 6 6 - 8
Maße 12 14 16 20
12 14 16 20
d0 ds d 0
80 90 100 120
h 1
h = l
ef
h1 l 60 75 80 90
8 - 10 10 - 12 12 (1/2“) 16
d s
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 678
Artikel 88545 FMD Maße 6x32 8x38 8x60 10x60
FISCHER Metallspreizdübel FMD
Baustoffe: BN, VD, VP, BL, HP, LP, LD d 0 * 6 - 7 10 - 12 10 -12 12 - 14
l 32 38 60 60
38 46 68 68
h 1
5 - 6 6 - 8 6 - 8 8 - 10
d s
* Je höher die Baustoff-Druckfestigkeit
desto größer ist der Bohr-Ø
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 678
