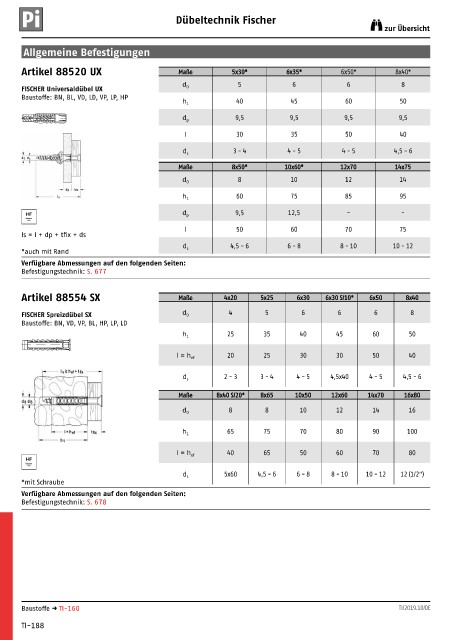

Page 889 - WS Befestigungstechnik

Pi Dübeltechnik Fischer zur Übersicht

Allgemeine Befestigungen

Artikel 88520 UX Maße 5x30* 6x35* 6x50* 8x40*
5 6 6 8
FISCHER Universaldübel UX d 0
Baustoffe: BN, BL, VD, LD, VP, LP, HP
h 1 40 45 60 50
9,5 9,5 9,5 9,5
d p
l 30 35 50 40

3 - 4 4 - 5 4 - 5 4,5 - 6
d s
Maße 8x50* 10x60* 12x70 14x75
8 10 12 14
d 0
60 75 85 95
h 1
9,5 12,5 - -
d p
l 50 60 70 75
ls = l + dp + tfix + ds
4,5 - 6 6 - 8 8 - 10 10 - 12
d s
* auch mit Rand
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 677

Artikel 88554 SX Maße 4x20 5x25 6x30 6x30 S/10* 6x50 8x40

FISCHER Spreizdübel SX d 0 4 5 6 6 6 8
Baustoffe: BN, VD, VP, BL, HP, LP, LD
25 35 40 45 60 50
h 1

20 25 30 30 50 40
l = h ef
2 - 3 3 - 4 4 - 5 4,5x40 4 - 5 4,5 - 6
d s
Maße 8x40 S/20* 8x65 10x50 12x60 14x70 16x80

8 8 10 12 14 16
d 0
65 75 70 80 90 100
h 1

40 65 50 60 70 80
l = h ef
5x60 4,5 - 6 6 - 8 8 - 10 10 - 12 12 (1/2“)
d s
* mit Schraube
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 678

Baustoffe → TI-160 TI/2019.10/DE

TI-188
