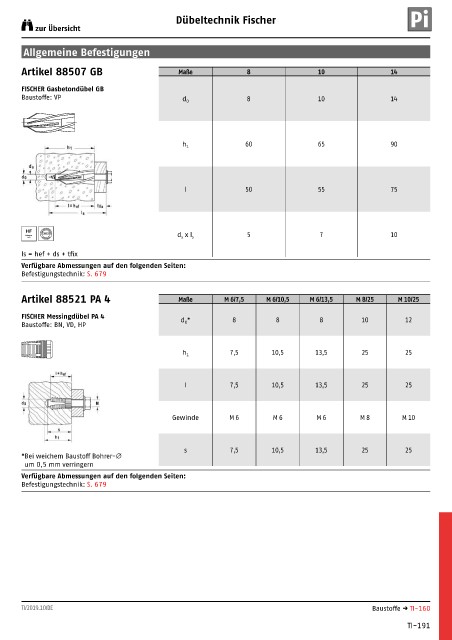

Allgemeine Befestigungen
Artikel 88507 GB Maße 8 10 14
FISCHER Gasbetondübel GB
Baustoffe: VP 8 10 14
d 0
60 65 90
h 1
l 50 55 75
5 7 10
d s x l s
ls = hef + ds + tfix
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 679
Artikel 88521 PA 4 Maße M 6/7,5 M 6/10,5 M 6/13,5 M 8/25 M 10/25
FISCHER Messingdübel PA 4 d 0 * 8 8 8 10 12
Baustoffe: BN, VD, HP
7,5 10,5 13,5 25 25
h 1
l 7,5 10,5 13,5 25 25
Gewinde M 6 M 6 M 6 M 8 M 10
s 7,5 10,5 13,5 25 25
* Bei weichem Baustoff Bohrer-Ø
um 0,5 mm verringern
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 679
