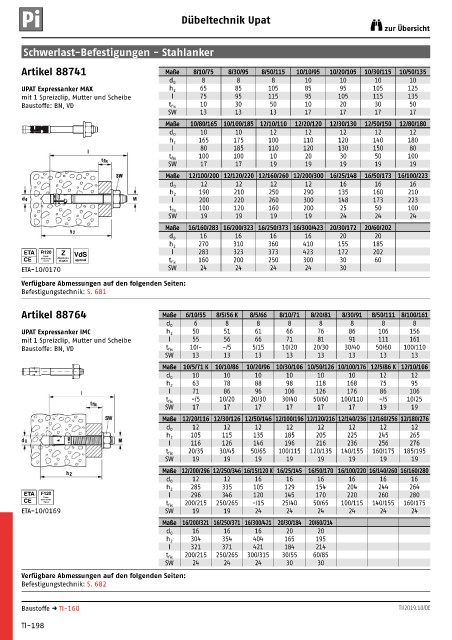

Page 899 - WS Befestigungstechnik

Pi Dübeltechnik Upat zur Übersicht

Schwerlast-Befestigungen - Stahlanker

Artikel 88741 Maße 8/10/75 8/30/95 8/50/115 10/10/95 10/20/105 10/30/115 10/50/135
8 8 8 10 10 10 10
d 0
UPAT Expressanker MAX h 2 65 85 105 85 95 105 125
mit 1 Spreizclip, Mutter und Scheibe l 75 95 115 95 105 115 135
Baustoffe: BN, VD t fix 10 30 50 10 20 30 50
SW 13 13 13 17 17 17 17
Maße 10/80/165 10/100/185 12/10/110 12/20/120 12/30/130 12/50/150 12/80/180
10 10 12 12 12 12 12
d 0
165 175 100 110 120 140 180
h 2
l 80 185 110 120 130 150 80
100 100 10 20 30 50 100
t fix
SW 17 17 19 19 19 19 19
Maße 12/100/200 12/120/220 12/160/260 12/200/300 16/25/148 16/50/173 16/100/223
12 12 12 12 16 16 16
d 0
190 210 250 290 135 160 210
h 2
l 200 220 260 300 148 173 223
100 120 160 200 25 50 100
t fix
SW 19 19 19 19 24 24 24
Maße 16/160/283 16/200/323 16/250/373 16/300/423 20/30/172 20/60/202
16 16 16 16 20 20
d 0
270 310 360 410 155 185
h 2
l 283 323 373 423 172 202
160 200 250 300 30 60
t fix
ETA-10/0170 SW 24 24 24 24 30
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 681

Artikel 88764 Maße 6/10/55 8/5/56 K 8/5/66 8/10/71 8/20/81 8/30/91 8/50/111 8/100/161
6 8 8 8 8 8 8 8
d 0
UPAT Expressanker IMC h 2 50 51 61 66 76 86 106 156
mit 1 Spreizclip, Mutter und Scheibe l 55 56 66 71 81 91 111 161
Baustoffe: BN, VD t fix 10/- -/5 5/15 10/20 20/30 30/40 50/60 100/110
SW 13 13 13 13 13 13 13 13
Maße 10/5/71 K 10/10/86 10/20/96 10/30/106 10/50/126 10/100/176 12/5/86 K 12/10/106
10 10 10 10 10 10 12 12
d 0
63 78 88 98 118 168 75 95
h 2
l 71 86 96 106 126 176 86 106
-/5 10/20 20/30 30/40 50/60 100/110 -/5 10/25
t fix
SW 17 17 17 17 17 17 19 19
Maße 12/20/116 12/30/126 12/50/146 12/100/196 12/120/216 12/140/236 12/160/256 12/180/276
12 12 12 12 12 12 12 12
d 0
105 115 135 185 205 225 245 265
h 2
l 116 126 146 196 216 236 256 276
20/35 30/45 50/65 100/115 120/135 140/155 160/175 185/195
t fix
SW 19 19 19 19 19 19 19 19
Maße 12/200/296 12/250/346 16/15/120 K 16/25/145 16/50/170 16/100/220 16/140/260 16/160/280
12 12 16 16 16 16 16 16
d 0
285 335 105 129 154 204 244 264
h 2
l 296 346 120 145 170 220 260 280
200/215 250/265 -/15 25/40 50/65 100/115 140/155 160/175
t fix
ETA-10/0169 SW 19 19 24 24 24 24 24 24
Maße 16/200/321 16/250/371 16/300/421 20/30/184 20/60/214
16 16 16 20 20
d 0
304 354 404 165 195
h 2
l 321 371 421 184 214
200/215 250/265 300/315 30/55 60/85
t fix
SW 24 24 24 30 30
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 682
Baustoffe → TI-160 TI/2019.10/DE

TI-198
