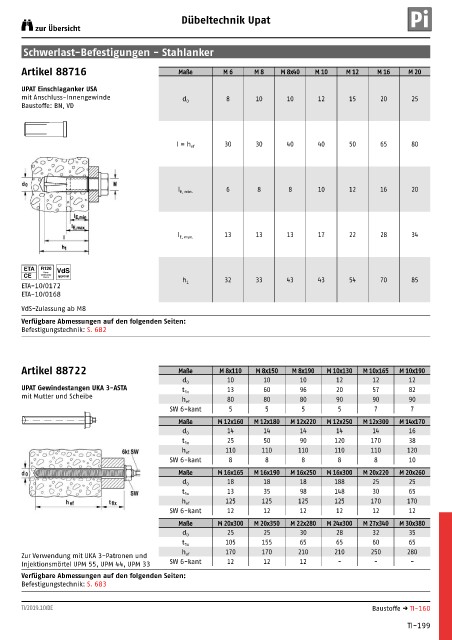

Schwerlast-Befestigungen - Stahlanker

Artikel 88716 Maße M 6 M 8 M 8x40 M 10 M 12 M 16 M 20

UPAT Einschlaganker USA
mit Anschluss-Innengewinde 8 10 10 12 15 20 25
Baustoffe: BN, VD d 0

30 30 40 40 50 65 80
l = h ef

6 8 8 10 12 16 20
l E, min.

13 13 13 17 22 28 34
l E, max.

32 33 43 43 54 70 85
h 1
ETA-10/0172
ETA-10/0168
VdS-Zulassung ab M8
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 682

Artikel 88722 Maße M 8x110 M 8x150 M 8x190 M 10x130 M 10x165 M 10x190
10 10 10 12 12 12
d 0
UPAT Gewindestangen UKA 3-ASTA 13 60 96 20 57 82
t fix
mit Mutter und Scheibe
h ef 80 80 80 90 90 90
SW 6-kant 5 5 5 5 7 7
Maße M 12x160 M 12x180 M 12x220 M 12x250 M 12x300 M 14x170
14 14 14 14 14 16
d 0
25 50 90 120 170 38
t fix
110 110 110 110 110 120
h ef
SW 6-kant 8 8 8 8 8 10
Maße M 16x165 M 16x190 M 16x250 M 16x300 M 20x220 M 20x260
18 18 18 188 25 25
d 0
13 35 98 148 30 65
t fix
125 125 125 125 170 170
h ef
SW 6-kant 12 12 12 12 12 12
Maße M 20x300 M 20x350 M 22x280 M 24x300 M 27x340 M 30x380
25 25 30 28 32 35
d 0
105 155 65 65 60 65
t fix
170 170 210 210 250 280
Zur Verwendung mit UKA 3-Patronen und h ef
Injektionsmörtel UPM 55, UPM 44, UPM 33 SW 6-kant 12 12 12 - - -
Verfügbare Abmessungen auf den folgenden Seiten:
Befestigungstechnik: S. 683
