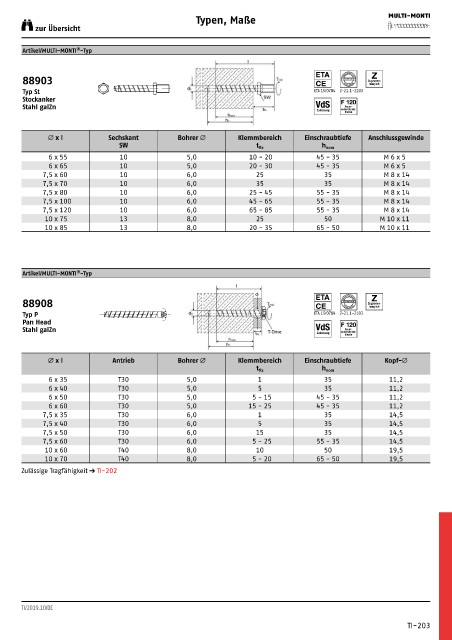

Typen, Maße
zur Übersicht

®
Artikel/MULTI-MONTI -Typ

88903
Typ St ETA 15/0784 Z-21.1-2103
Stockanker
Stahl galZn

Ø x l Sechskant Bohrer Ø Klemmbereich Einschraubtiefe Anschlussgewinde
SW t fix h nom
6 x 55 10 5,0 10 - 20 45 - 35 M 6 x 5
6 x 65 10 5,0 20 - 30 45 - 35 M 6 x 5
7,5 x 60 10 6,0 25 35 M 8 x 14
7,5 x 70 10 6,0 35 35 M 8 x 14
7,5 x 80 10 6,0 25 - 45 55 - 35 M 8 x 14
7,5 x 100 10 6,0 45 - 65 55 - 35 M 8 x 14
7,5 x 120 10 6,0 65 - 85 55 - 35 M 8 x 14
10 x 75 13 8,0 25 50 M 10 x 11
10 x 85 13 8,0 20 - 35 65 - 50 M 10 x 11

®
Artikel/MULTI-MONTI -Typ

88908
Typ P ETA 15/0784 Z-21.1-2103
Pan Head
Stahl galZn

Ø x l Antrieb Bohrer Ø Klemmbereich Einschraubtiefe Kopf-Ø
t fix h nom
6 x 35 T30 5,0 1 35 11,2
6 x 40 T30 5,0 5 35 11,2
6 x 50 T30 5,0 5 - 15 45 - 35 11,2
6 x 60 T30 5,0 15 - 25 45 - 35 11,2
7,5 x 35 T30 6,0 1 35 14,5
7,5 x 40 T30 6,0 5 35 14,5
7,5 x 50 T30 6,0 15 35 14,5
7,5 x 60 T30 6,0 5 - 25 55 - 35 14,5
10 x 60 T40 8,0 10 50 19,5
10 x 70 T40 8,0 5 - 20 65 - 50 19,5
Zulässige Tragfähigkeit Å TI-202

TI/2019.10/DE

TI-203
