Blindniet-Technik
zur Übersicht

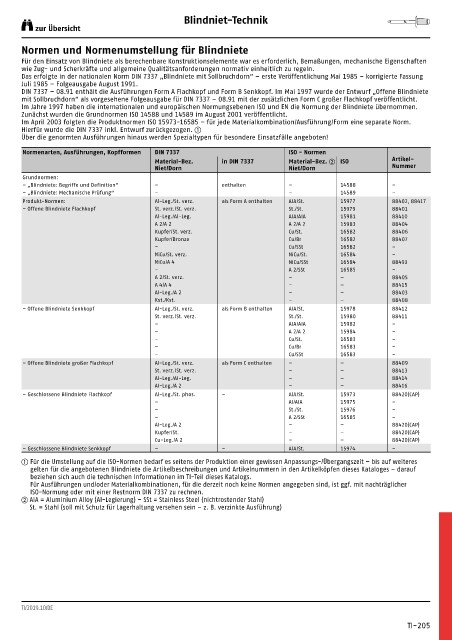

Normen und Normenumstellung für Blindniete
Für den Einsatz von Blindniete als berechenbare Konstruktionselemente war es erforderlich, Bemaßungen, mechanische Eigenschaften
wie Zug- und Scherkräfte und allgemeine Qualitätsanforderungen normativ einheitlich zu regeln.
Das erfolgte in der nationalen Norm DIN 7337 „Blindniete mit Sollbruchdorn“ – erste Veröffentlichung Mai 1985 – korrigierte Fassung
Juli 1985 – Folgeausgabe August 1991.
DIN 7337 – 08.91 enthält die Ausführungen Form A Flachkopf und Form B Senkkopf. Im Mai 1997 wurde der Entwurf „Offene Blindniete
mit Sollbruchdorn“ als vorgesehene Folgeausgabe für DIN 7337 – 08.91 mit der zusätzlichen Form C großer Flachkopf veröffentlicht.
Im Jahre 1997 haben die internationalen und europäischen Normungsebenen ISO und EN die Normung der Blindniete übernommen.
Zunächst wurden die Grundnormen ISO 14588 und 14589 im August 2001 veröffentlicht.
Im April 2003 folgten die Produktnormen ISO 15973-16585 – für jede Materialkombination/Ausführung/Form eine separate Norm.
Hierfür wurde die DIN 7337 inkl. Entwurf zurückgezogen. 
Über die genormten Ausführungen hinaus werden Spezialtypen für besondere Einsatzfälle angeboten!
Normenarten, Ausführungen, Kopfformen DIN 7337 ISO - Normen
Material-Bez. in DIN 7337 Material-Bez.  ISO Artikel-
Niet/Dorn Niet/Dorn Nummer
Grundnormen:
– „Blindniete: Begriffe und Definition“ – enthalten – 14588 –
– „Blindniete: Mechanische Prüfung“ – – 14589 –
Produkt-Normen: Al-Leg./St. verz. als Form A enthalten AlA/St. 15977 88402, 88417
– Offene Blindniete Flachkopf St. verz./St. verz. St./St. 15979 88401
Al-Leg./Al-Leg. AlA/AlA 15981 88410
A 2/A 2 A 2/A 2 15983 88404
Kupfer/St. verz. Cu/St. 16582 88406
Kupfer/Bronze Cu/Br 16582 88407
– Cu/SSt 16582 –
NiCu/St. verz. NiCu/St. 16584 –
NiCu/A 4 NiCu/SSt 16584 88493
– A 2/SSt 16585 –
A 2/St. verz. – – 88405
A 4/A 4 – – 88415
Al-Leg./A 2 – – 88403
Kst./Kst. – – 88408
– Offene Blindniete Senkkopf Al-Leg./St. verz. als Form B enthalten AlA/St. 15978 88412
St. verz./St. verz. St./St. 15980 88411
– AlA/AlA 15982 –
– A 2/A 2 15984 –
– Cu/St. 16583 –
– Cu/Br 16583 –
– Cu/SSt 16583 –
– Offene Blindniete großer Flachkopf Al-Leg./St. verz. als Form C enthalten – – 88409
St. verz./St. verz. – – 88413
Al-Leg./Al-Leg. – – 88414
Al-Leg./A 2 – – 88416
– Geschlossene Blindniete Flachkopf Al-Leg./St. phos. – AlA/St. 15973 88420(CAP)
– Al/AlA 15975 –
– St./St. 15976 –
– A 2/SSt 16585 –
Al-Leg./A 2 – – 88420(CAP)
Kupfer/St. – – 88420(CAP)
Cu-Leg./A 2 – – 88420(CAP)
– Geschlossene Blindniete Senkkopf – – AlA/St. 15974 –
 Für die Umstellung auf die ISO-Normen bedarf es seitens der Produktion einer gewissen Anpassungs-/Übergangszeit – bis auf weiteres
gelten für die angebotenen Blindniete die Artikelbeschreibungen und Artikelnummern in den Artikelköpfen dieses Kataloges – darauf
beziehen sich auch die technischen Informationen im TI-Teil dieses Katalogs.
Für Ausführungen und/oder Materialkombinationen, für die derzeit noch keine Normen angegeben sind, ist ggf. mit nachträglicher
ISO-Normung oder mit einer Restnorm DIN 7337 zu rechnen.
 AlA = Aluminium Alloy (Al-Legierung) – SSt = Stainless Steel (nichtrostender Stahl)
St. = Stahl (soll mit Schutz für Lagerhaltung versehen sein – z. B. verzinkte Ausführung)
