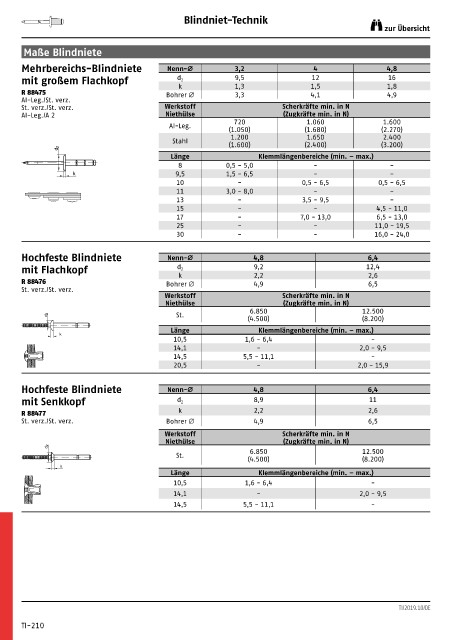

Blindniet-Technik
zur Übersicht

Maße Blindniete
Mehrbereichs-Blindniete Nenn-Ø 3,2 4 4,8
mit großem Flachkopf d 2 9,5 12 16
Artikel 88474.004 RAZ 4950 k 1,3 1,5 1,8
R 88475 3,3 4,1 4,9
Al-Leg./St. verz. PG-A
Niet Al-Leg. Bohrer Ø
88474 Dorn St. verz. Werkstoff Scherkräfte min. in N
St. verz./St. verz.
Al-Leg./A 2 Niethülse (Zugkräfte min. in N)
Al-Leg. 720 1.060 1.600
Offene Blindniete mit Sollbruchdorn, (1.050) (1.680) (2.270)
2.400
1.200
1.650
A = Flachkopf, Stahl (1.600) (2.400) (3.200)
d 2
PG = „PolyGrip“ = Mehrbereichsschaft Länge Klemmlängenbereiche (min. – max.)
8 0,5 - 5,0 - -
k 9,5 1,5 - 6,5 - -
10 - 0,5 - 6,5 0,5 - 6,5
11 3,0 - 8,0 - -
13 - 3,5 - 9,5 -
15 - - 4,5 - 11,0
Niet Ø x Nietlänge 17 - 7,0 - 13,0 6,5 - 13,0
25 - - 11,0 - 19,5
30 - - 16,0 - 24,0

Hochfeste Blindniete Nenn-Ø 4,8 6,4
mit Flachkopf d 2 9,2 12,4
k 2,2 2,6
R 88476
Artikel 88476.010 St. verz./St. verz. Bohrer Ø 4,9 6,5
RAZ 4950
Niet St. verz. MEGA-F Werkstoff Scherkräfte min. in N
88476 Dorn St. verz. gelb Niethülse (Zugkräfte min. in N)
6.850 12.500
Offene Blindniete mit Sollbruchdorn, d 2 St. (4.500) (8.200)
F = Flachrundkopf,
„MEGA GRIP“ = für hochfeste k Länge Klemmlängenbereiche (min. – max.)
Nietmontagen 10,5 1,6 - 6,4 -
14,1 - 2,0 - 9,5
14,5 5,5 - 11,1 -
20,5 - 2,0 - 15,9
Niet Ø x Nietlänge
Hochfeste Blindniete Nenn-Ø 4,8 6,4
mit Senkkopf d 2 8,9 11
Artikel 88477.010 RAZ 4950 k 2,2 2,6
MEGA-S
Niet St. verz. R 88477
St. verz./St. verz.
88477 Dorn St. verz. gelb Bohrer Ø 4,9 6,5
Werkstoff Scherkräfte min. in N
Offene Blindniete mit Sollbruchdorn, Niethülse (Zugkräfte min. in N)
S = Senkkopf 97ϒ, d 2 6.850 12.500
„MEGA GRIP“ = für hochfeste St. (4.500) (8.200)
Nietmontagen k
Länge Klemmlängenbereiche (min. – max.)
10,5 1,6 - 6,4 -
14,1 - 2,0 - 9,5
14,5 5,5 - 11,1 -
Niet Ø x Nietlänge
