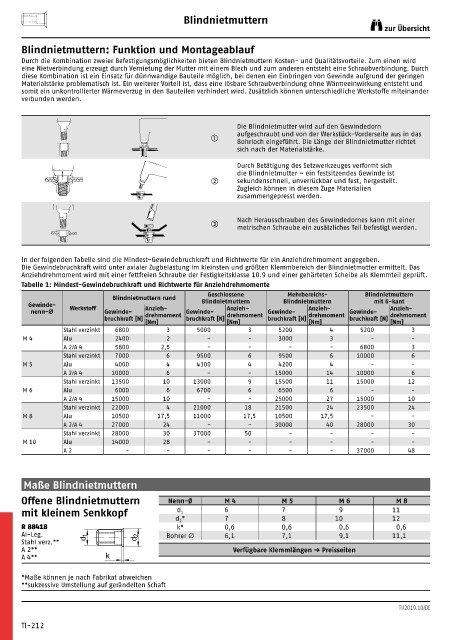

Blindnietmuttern
zur Übersicht

Blindnietmuttern: Funktion und Montageablauf
Durch die Kombination zweier Befestigungsmöglichkeiten bieten Blindnietmuttern Kosten- und Qualitätsvorteile. Zum einen wird
eine Nietverbindung erzeugt durch Vernietung der Mutter mit einem Blech und zum anderen entsteht eine Schraubverbindung. Durch
diese Kombination ist ein Einsatz für dünnwandige Bauteile möglich, bei denen ein Einbringen von Gewinde aufgrund der geringen
Materialstärke problematisch ist. Ein weiterer Vorteil ist, dass eine lösbare Schraubverbindung ohne Wärmeeinwirkung entsteht und
somit ein unkontrollierter Wärmeverzug in den Bauteilen verhindert wird. Zusätzlich können unterschiedliche Werkstoffe miteinander
verbunden werden.

Die Blindnietmutter wird auf den Gewindedorn
aufgeschraubt und von der Werkstück-Vorderseite aus in das

Bohrloch eingeführt. Die Länge der Blindnietmutter richtet
sich nach der Materialstärke.
Durch Betätigung des Setzwerkzeuges verformt sich
die Blindnietmutter – ein festsitzendes Gewinde ist
 sekundenschnell, unverrückbar und fest, hergestellt.
Zugleich können in diesem Zuge Materialien
zusammengepresst werden.

Nach Herausschrauben des Gewindedornes kann mit einer

metrischen Schraube ein zusätzliches Teil befestigt werden.

In der folgenden Tabelle sind die Mindest-Gewindebruchkraft und Richtwerte für ein Anziehdrehmoment angegeben.
Die Gewindebruchkraft wird unter axialer Zugbelastung im kleinsten und größten Klemmbereich der Blindnietmutter ermittelt. Das
Anziehdrehmoment wird mit einer fettfreien Schraube der Festigkeitsklasse 10.9 und einer gehärteten Scheibe als Klemmteil geprüft.
Tabelle 1: Mindest-Gewindebruchkraft und Richtwerte für Anziehdrehmomente
Geschlossene Mehrbereichs- Blindnietmuttern
Blindnietmuttern rund Blindnietmuttern Blindnietmuttern mit 6-kant
Gewinde- Werkstoff
nenn-Ø Gewinde- Anzieh- Gewinde- Anzieh- Gewinde- Anzieh- Gewinde- Anzieh-
bruchkraft [N] drehmoment bruchkraft [N] drehmoment bruchkraft [N] drehmoment bruchkraft [N] drehmoment
[Nm] [Nm] [Nm] [Nm]
Stahl verzinkt 6800 3 5000 3 5200 4 5200 3
M 4 Alu 2400 2 - - 3000 3 - -
A 2/A 4 5800 2,5 - - - - 6800 3
Stahl verzinkt 7000 6 9500 6 9500 6 10000 6
M 5 Alu 4000 4 4300 4 4200 4 - -
A 2/A 4 10000 6 - - 15000 14 10000 6
Stahl verzinkt 13500 10 13000 9 15500 11 15000 12
M 6 Alu 6000 6 6700 6 6500 6 - -
A 2/A 4 15000 10 - - 25000 27 15000 10
Stahl verzinkt 22000 4 21000 18 21500 24 23500 24
M 8 Alu 10500 17,5 11000 17,5 10500 17,5 - -
A 2/A 4 27000 24 - - 30000 40 28000 30
Stahl verzinkt 28000 30 37000 50 - - - -
M 10 Alu 14000 28 - - - - - -
A 2 - - - - - - 37000 48

Maße Blindnietmuttern
Offene Blindnietmuttern Nenn-Ø M 4 M 5 M 6 M 8
mit kleinem Senkkopf d 1 6 7 9 11
d 2 * 7 8 10 12
R 88418 k* 0,6 0,6 0,6 0,6
Al-Leg. d 1 Bohrer Ø 6,1 7,1 9,1 11,1
Stahl verz.** d 2
A 2** Verfügbare Klemmlängen Å Preisseiten
A 4** k

*Maße können je nach Fabrikat abweichen
**sukzessive Umstellung auf gerändelten Schaft
