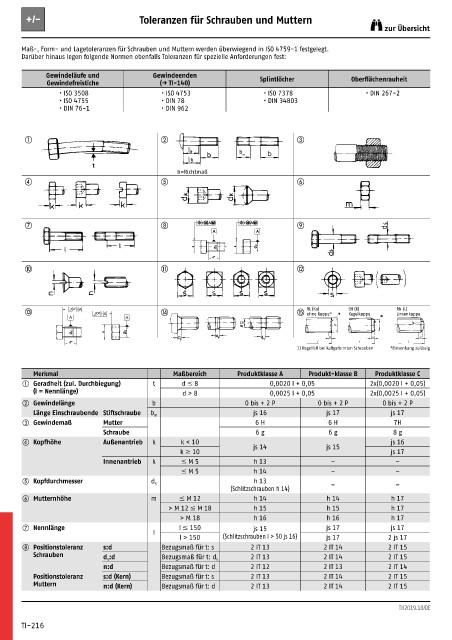

+/- Toleranzen für Schrauben und Muttern
zur Übersicht

Maß-, Form- und Lagetoleranzen für Schrauben und Muttern werden überwiegend in ISO 4759-1 festgelegt.
Darüber hinaus legen folgende Normen ebenfalls Toleranzen für spezielle Anforderungen fest:

Gewindeläufe und Gewindeenden Splintlöcher Oberflächenrauheit
Gewindefreistiche (→ TI-140)
• ISO 3508 • ISO 4753 • ISO 7378 • DIN 267-2
• ISO 4755 • DIN 78 • DIN 34803
• DIN 76-1 • DIN 962

a b c
b
m

b=Richtmaß
d e f

g h jtmAm jtmAm i
A A
n d n d
s s
d a
j k l

RL (Ko)
m t t A t t A n o ohne Kuppe 1) CH (K) RN (L)
Linsenkuppe
Kegelkuppe
A A
n d s n d
d a
1) Regelfall bei kaltgeformten Schrauben *Einsenkung zulässig

Merkmal Maßbereich Produkt klasse A Produkt-klasse B Produkt klasse C
a Geradheit (zul. Durchbiegung) t d m 8 0,0020 l + 0,05 2x(0,0020 l + 0,05)
(l = Nennlänge) d > 8 0,0025 l + 0,05 2x(0,0025 l + 0,05)
b Gewindelänge b 0 bis + 2 P 0 bis + 2 P 0 bis + 2 P
Länge Einschraubende Stiftschraube b m js 16 js 17 js 17
c Gewindemaß Mutter 6 H 6 H 7H
Schraube 6 g 6 g 8 g
d Kopfhöhe Außenantrieb k k < 10 js 14 js 15 js 16
k  10 js 17
Innenantrieb k m M 5 h 13 – –
m M 5 h 14 – –
e Kopfdurchmesser d k h 13 – –
(Schlitzschrauben h 14)
f Mutternhöhe m m M 12 h 14 h 14 h 17
> M 12 m M 18 h 15 h 15 h 17
> M 18 h 16 h 16 h 17
g Nennlänge l m 150 js 15 js 17 js 17
l
l > 150 (Schlitzschrauben l > 50 js 16) js 17 2 js 17
h Positionstoleranz s:d Bezugsmaß für t: s 2 IT 13 2 IT 14 2 IT 15
Schrauben d k :d Bezugsmaß für t: d k 2 IT 13 2 IT 14 2 IT 15
n:d Bezugsmaß für t: d 2 IT 12 2 IT 13 2 IT 14
Positionstoleranz s:d (Kern) Bezugsmaß für t: s 2 IT 13 2 IT 14 2 IT 15
Muttern n:d (Kern) Bezugsmaß für t: d 2 IT 13 2 IT 14 2 IT 15

TI/2019.10/DE

TI-216
