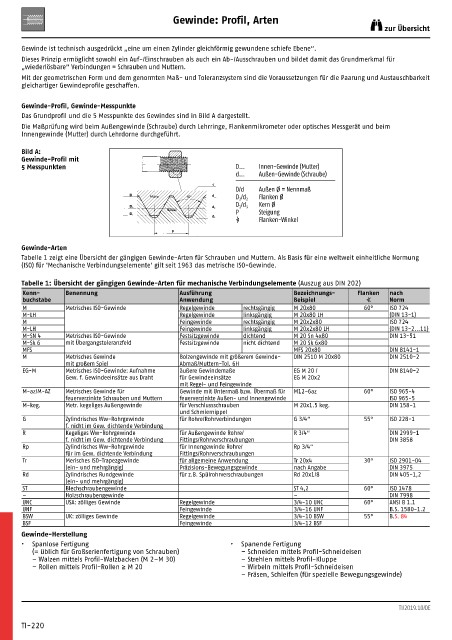

Gewinde: Profil, Arten
zur Übersicht

Gewinde ist technisch ausgedrückt „eine um einen Zylinder gleichförmig gewundene schiefe Ebene“.
Dieses Prinzip ermöglicht sowohl ein Auf-/Einschrauben als auch ein Ab-/Ausschrauben und bildet damit das Grundmerkmal für
„wiederlösbare“ Verbindungen = Schrauben und Mut tern.
Mit der geometrischen Form und dem genormten Maß- und Toleranz system sind die Voraussetzungen für die Paarung und Austauschbarkeit
gleichartiger Gewindeprofile geschaffen.

Gewinde-Profil, Gewinde-Messpunkte
Das Grundprofil und die 5 Messpunkte des Gewindes sind in Bild A dargestellt.
Die Maßprüfung wird beim Außengewinde (Schraube) durch Lehrringe, Flankenmikrometer oder optisches Messgerät und beim
Innengewinde (Mutter) durch Lehrdorne durchgeführt.

Bild A:
Gewinde-Profil mit
5 Messpunkten D... Innen-Gewinde (Mutter)
d... Außen-Gewinde (Schraube)
D/d Außen Ø = Nennmaß
D d Flanken Ø
D 2 /d 2
Kern Ø
D 1 /d 3
D 2 d 2
P Steigung
D 1
<) Flanken-Winkel
d 3
P
Gewinde-Arten
Tabelle 1 zeigt eine Übersicht der gängigen Gewinde-Arten für Schrauben und Muttern. Als Basis für eine weltweit einheitliche Normung
(ISO) für 'Mechanische Verbindungselemente' gilt seit 1963 das metrische ISO-Gewinde.
Tabelle 1: Übersicht der gängigen Gewinde-Arten für mechanische Verbindungselemente (Auszug aus DIN 202)
Kenn- Benennung Ausführung Bezeichnungs- Flanken nach
buchstabe Anwendung Beispiel Norm
M Metrisches ISO-Gewinde Regelgewinde rechtsgängig M 20x80 60° ISO 724
M-LH Regelgewinde linksgängig M 20x80 LH (DIN 13-1)
M Feingewinde rechtsgängig M 20x2x80 ISO 724
M-LH Feingewinde linksgängig M 20x2x80 LH (DIN 13-2...11)
M-SN 4 Metrisches ISO-Gewinde Festsitzgewinde dichtend M 20 Sn 4x80 DIN 13-51
M-Sk 6 mit Übergangstoleranzfeld Festsitzgewinde nicht dichtend M 20 Sk 6x80
MFS MFS 20x80 DIN 8141-1
M Metrisches Gewinde Bolzengewinde mit größerem Gewinde- DIN 2510 M 20x80 DIN 2510-2
mit großem Spiel Abmaß/Muttern-Tol. 6H
EG-M Metrisches ISO-Gewinde: Aufnahme äußere Gewindemaße EG M 20 / DIN 8140-2
Gew. f. Gewindeeinsätze aus Draht für Gewindeeinsätze EG M 20x2
mit Regel- und Feingewinde
M-az/M-AZ Metrisches Gewinde für Gewinde mit Untermaß bzw. Übermaß für M12-6az 60° ISO 965-4
feuerverzinkte Schrauben und Muttern feuerverzinkte Außen- und Innen gewinde ISO 965-5
M-keg. Metr. kegeliges Außengewinde für Verschlussschrauben M 20x1.5 keg. DIN 158-1
und Schmiernippel
G Zylindrisches Ww-Rohrgewinde für Rohre/Rohrverbindungen G 3/4“ 55° ISO 228-1
f. nicht im Gew. dichtende Verbindung
R Kegeliges Ww-Rohrgewinde für Außengewinde Rohre/ R 3/4“ DIN 2999-1
f. nicht im Gew. dichtende Verbindung Fittings/Rohrverschraubungen DIN 3858
Rp Zylindrisches Ww-Rohrgewinde für Innengewinde Rohre/ Rp 3/4“
für im Gew. dichtende Verbindung Fittings/Rohrverschraubungen
Tr Merisches ISO-Trapezgewinde für allgemeine Anwendung Tr 20x4 30° ISO 2901-04
(ein- und mehrgängig) Präzisions-Bewegungsgewinde nach Angabe DIN 3975
Rd Zylindrisches Rundgewinde für z.B. Spülrohrverschraubungen Rd 20x1/8 DIN 405-1,2
(ein- und mehrgängig)
ST Blechschraubengewinde ST 4,2 60° ISO 1478
– Holzschraubengewinde – DIN 7998
UNC USA: zölliges Gewinde Regelgewinde 3/4-10 UNC 60° ANSI B 1.1
UNF Feingewinde 3/4-16 UNF B.S. 1580-1.2
BSW UK: zölliges Gewinde Regelgewinde 3/4-10 BSW 55° B.S. 84
BSF Feingewinde 3/4-12 BSF
Gewinde-Herstellung
• Spanlose Fertigung • Spanende Fertigung
(= üblich für Großserienfertigung von Schrauben) – Schneiden mittels Profil-Schneideisen
– Walzen mittels Profil-Walzbacken (M 2–M 30) – Strehlen mittels Profil-Kluppe
– Rollen mittels Profil-Rollen ≥ M 20 – Wirbeln mittels Profil-Schneideisen
– Fräsen, Schleifen (für spezielle Bewegungsgewinde)
