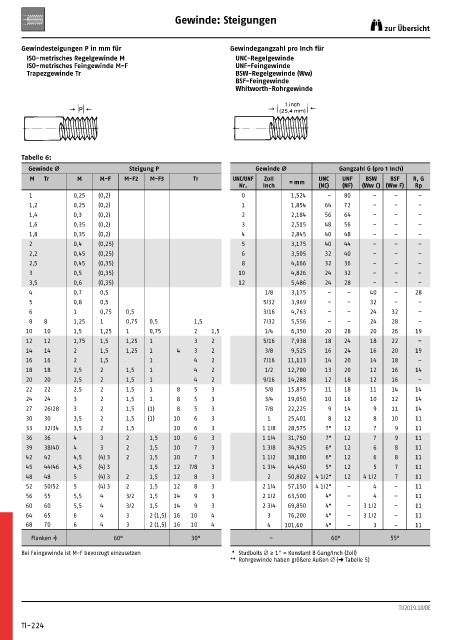

Gewinde: Steigungen
zur Übersicht

Gewindesteigungen P in mm für Gewindegangzahl pro Inch für
ISO-metrisches Regelgewinde M UNC-Regelgewinde
ISO-metrisches Feingewinde M-F UNF-Feingewinde
Trapezgewinde Tr BSW-Regelgewinde (Ww)
BSF-Feingewinde
Whitworth-Rohrgewinde

Tabelle 6:
Gewinde Ø Steigung P Gewinde Ø Gangzahl G (pro 1 Inch)
M Tr M M-F M-F2 M-F3 Tr UNC/UNF Zoll UNC UNF BSW BSF R, G
Nr. Inch = mm (NC) (NF) (Ww C) (Ww F) Rp
1 0,25 (0,2) 0 1,524 – 80 – – –
1,2 0,25 (0,2) 1 1,854 64 72 – – –
1,4 0,3 (0,2) 2 2,184 56 64 – – –
1,6 0,35 (0,2) 3 2,515 48 56 – – –
1,8 0,35 (0,2) 4 2,845 40 48 – – –
2 0,4 (0,25) 5 3,175 40 44 – – –
2,2 0,45 (0,25) 6 3,505 32 40 – – –
2,5 0,45 (0,35) 8 4,166 32 36 – – –
3 0,5 (0,35) 10 4,826 24 32 – – –
3,5 0,6 (0,35) 12 5,486 24 28 – – –
4 0,7 0,5 1/8 3,175 – – 40 – 28
5 0,8 0,5 5/32 3,969 – – 32 – –
6 1 0,75 0,5 3/16 4,763 – – 24 32 –
8 8 1,25 1 0,75 0,5 1,5 7/32 5,556 – – 24 28 –
10 10 1,5 1,25 1 0,75 2 1,5 1/4 6,350 20 28 20 26 19
12 12 1,75 1,5 1,25 1 3 2 5/16 7,938 18 24 18 22 –
14 14 2 1,5 1,25 1 4 3 2 3/8 9,525 16 24 16 20 19
16 16 2 1,5 1 4 2 7/16 11,113 14 20 14 18 –
18 18 2,5 2 1,5 1 4 2 1/2 12,700 13 20 12 16 14
20 20 2,5 2 1,5 1 4 2 9/16 14,288 12 18 12 16 –
22 22 2,5 2 1,5 1 8 5 3 5/8 15,875 11 18 11 14 14
24 24 3 2 1,5 1 8 5 3 3/4 19,050 10 16 10 12 14
27 26/28 3 2 1,5 (1) 8 5 3 7/8 22,225 9 14 9 11 14
30 30 3,5 2 1,5 (1) 10 6 3 1 25,401 8 12 8 10 11
33 32/34 3,5 2 1,5 10 6 3 1 1/8 28,575 7* 12 7 9 11
36 36 4 3 2 1,5 10 6 3 1 1/4 31,750 7* 12 7 9 11
39 38/40 4 3 2 1,5 10 7 3 1 3/8 34,925 6* 12 6 8 11
42 42 4,5 (4) 3 2 1,5 10 7 3 1 1/2 38,100 6* 12 6 8 11
45 44/46 4,5 (4) 3 1,5 12 7/8 3 1 3/4 44,450 5* 12 5 7 11
48 48 5 (4) 3 2 1,5 12 8 3 2 50,802 4 1/2* 12 4 1/2 7 11
52 50/52 5 (4) 3 2 1,5 12 8 3 2 1/4 57,150 4 1/2* – 4 – 11
56 55 5,5 4 3/2 1,5 14 9 3 2 1/2 63,500 4* – 4 – 11
60 60 5,5 4 3/2 1,5 14 9 3 2 3/4 69,850 4* – 3 1/2 – 11
64 65 6 4 3 2 (1,5) 16 10 4 3 76,200 4* – 3 1/2 – 11
68 70 6 4 3 2 (1,5) 16 10 4 4 101,60 4* – 3 – 11
Flanken <) 60° 30° – 60° 55°
Bei Feingewinde ist M-F bevorzugt einzusetzen * Studbolts Ø ≥ 1“ = Konstant 8 Gang/Inch (Zoll)
** Rohrgewinde haben größere Außen Ø (➜ Tabelle 5)
