Gewinde: Abmaße
zur Übersicht

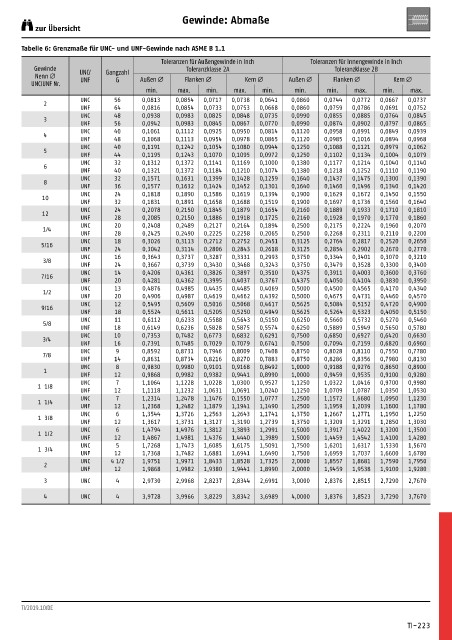

Tabelle 6: Grenzmaße für UNC- und UNF-Gewinde nach ASME B 1.1
Toleranzen für Außengewinde in Inch Toleranzen für Innengewinde in Inch
Gewinde UNC/ Gangzahl Toleranzklasse 2A Toleranzklasse 2B
Nenn Ø Außen Ø Flanken Ø Kern Ø Außen Ø Flanken Ø Kern Ø
UNC/UNF Nr. UNF G
min. max. min. max. min. min. min. max. min. max.
UNC 56 0,0813 0,0854 0,0717 0,0738 0,0641 0,0860 0,0744 0,0772 0,0667 0,0737
2
UNF 64 0,0816 0,0854 0,0733 0,0753 0,0668 0,0860 0,0759 0,0786 0,0691 0,0752
UNC 48 0,0938 0,0983 0,0825 0,0848 0,0735 0,0990 0,0855 0,0885 0,0764 0,0845
3
UNF 56 0,0942 0,0983 0,0845 0,0867 0,0770 0,0990 0,0874 0,0902 0,0797 0,0865
UNC 40 0,1061 0,1112 0,0925 0,0950 0,0814 0,1120 0,0958 0,0991 0,0849 0,0939
4
UNF 48 0,1068 0,1113 0,0954 0,0978 0,0865 0,1120 0,0985 0,1016 0,0894 0,0968
UNC 40 0,1191 0,1242 0,1054 0,1080 0,0944 0,1250 0,1088 0,1121 0,0979 0,1062
5
UNF 44 0,1195 0,1243 0,1070 0,1095 0,0972 0,1250 0,1102 0,1134 0,1004 0,1079
UNC 32 0,1312 0,1372 0,1141 0,1169 0,1000 0,1380 0,1177 0,1214 0,1040 0,1140
6
UNF 40 0,1321 0,1372 0,1184 0,1210 0,1074 0,1380 0,1218 0,1252 0,1110 0,1190
UNC 32 0,1571 0,1631 0,1399 0,1428 0,1259 0,1640 0,1437 0,1475 0,1300 0,1390
8
UNF 36 0,1577 0,1632 0,1424 0,1452 0,1301 0,1640 0,1460 0,1496 0,1340 0,1420
UNC 24 0,1818 0,1890 0,1586 0,1619 0,1394 0,1900 0,1629 0,1672 0,1450 0,1550
10
UNF 32 0,1831 0,1891 0,1658 0,1688 0,1519 0,1900 0,1697 0,1736 0,1560 0,1640
UNC 24 0,2078 0,2150 0,1845 0,1879 0,1654 0,2160 0,1889 0,1933 0,1710 0,1810
12
UNF 28 0,2085 0,2150 0,1886 0,1918 0,1725 0,2160 0,1928 0,1970 0,1770 0,1860
UNC 20 0,2408 0,2489 0,2127 0,2164 0,1894 0,2500 0,2175 0,2224 0,1960 0,2070
1/4
UNF 28 0,2425 0,2490 0,2225 0,2258 0,2065 0,2500 0,2268 0,2311 0,2110 0,2200
UNC 18 0,3026 0,3113 0,2712 0,2752 0,2451 0,3125 0,2764 0,2817 0,2520 0,2650
5/16
UNF 24 0,3042 0,3114 0,2806 0,2843 0,2618 0,3125 0,2854 0,2902 0,2670 0,2770
UNC 16 0,3643 0,3737 0,3287 0,3331 0,2993 0,3750 0,3344 0,3401 0,3070 0,3210
3/8
UNF 24 0,3667 0,3739 0,3430 0,3468 0,3243 0,3750 0,3479 0,3528 0,3300 0,3400
UNC 14 0,4206 0,4361 0,3826 0,3897 0,3510 0,4375 0,3911 0,4003 0,3600 0,3760
7/16
UNF 20 0,4281 0,4362 0,3995 0,4037 0,3767 0,4375 0,4050 0,4104 0,3830 0,3950
UNC 13 0,4876 0,4985 0,4435 0,4485 0,4069 0,5000 0,4500 0,4565 0,4170 0,4340
1/2
UNF 20 0,4906 0,4987 0,4619 0,4662 0,4392 0,5000 0,4675 0,4731 0,4460 0,4570
UNC 12 0,5495 0,5609 0,5016 0,5068 0,4617 0,5625 0,5084 0,5152 0,4720 0,4900
9/16
UNF 18 0,5524 0,5611 0,5205 0,5250 0,4949 0,5625 0,5264 0,5323 0,4050 0,5150
UNC 11 0,6112 0,6233 0,5588 0,5643 0,5150 0,6250 0,5660 0,5732 0,5270 0,5460
5/8
UNF 18 0,6149 0,6236 0,5828 0,5875 0,5574 0,6250 0,5889 0,5949 0,5650 0,5780
UNC 10 0,7353 0,7482 0,6773 0,6832 0,6291 0,7500 0,6850 0,6927 0,6420 0,6630
3/4
UNF 16 0,7391 0,7485 0,7029 0,7079 0,6741 0,7500 0,7094 0,7159 0,6820 0,6960
UNC 9 0,8592 0,8731 0,7946 0,8009 0,7408 0,8750 0,8028 0,8110 0,7550 0,7780
7/8
UNF 14 0,8631 0,8734 0,8216 0,8270 0,7883 0,8750 0,8286 0,8356 0,7980 0,8130
UNC 8 0,9830 0,9980 0,9101 0,9168 0,8492 1,0000 0,9188 0,9276 0,8650 0,8900
1
UNF 12 0,9868 0,9982 0,9382 0,9441 0,8990 1,0000 0,9459 0,9535 0,9100 0,9280
UNC 7 1,1064 1,1228 1,0228 1,0300 0,9527 1,1250 1,0322 1,0416 0,9700 0,9980
1 1/8
UNF 12 1,1118 1,1232 1,0631 1,0691 1,0240 1,1250 1,0709 1,0787 1,0350 1,0530
UNC 7 1,2314 1,2478 1,1476 0,1550 1,0777 1,2500 1,1572 1,6680 1,0950 1,1230
1 1/4
UNF 12 1,2368 1,2482 1,1879 1,1941 1,1490 1,2500 1,1959 1,2039 1,1600 1,1780
UNC 6 1,3544 1,3726 1,2563 1,2643 1,1741 1,3750 1,2667 1,2771 1,1950 1,2250
1 3/8
UNF 12 1,3617 1,3731 1,3127 1,3190 1,2739 1,3750 1,3209 1,3291 1,2850 1,3030
UNC 6 1,4794 1,4976 1,3812 1,3893 1,2991 1,5000 1,3917 1,4022 1,3200 1,3500
1 1/2
UNF 12 1,4867 1,4981 1,4376 1,4440 1,3989 1,5000 1,4459 1,4542 1,4100 1,4280
UNC 5 1,7268 1,7473 1,6085 1,6175 1,5091 1,7500 1,6201 1,6317 1,5330 1,5670
1 3/4
UNF 12 1,7368 1,7482 1,6881 1,6941 1,6490 1,7500 1,6959 1,7037 1,6600 1,6780
UNC 4 1/2 1,9751 1,9971 1,8433 1,8528 1,7325 2,0000 1,8557 1,8681 1,7590 1,7950
2
UNF 12 1,9868 1,9982 1,9380 1,9441 1,8990 2,0000 1,9459 1,9538 1,9100 1,9280
3 UNC 4 2,9730 2,9968 2,8237 2,8344 2,6991 3,0000 2,8376 2,8515 2,7290 2,7670
4 UNC 4 3,9728 3,9966 3,8229 3,8342 3,6989 4,0000 3,8376 3,8523 3,7290 3,7670

TI/2019.10/DE

TI-223
