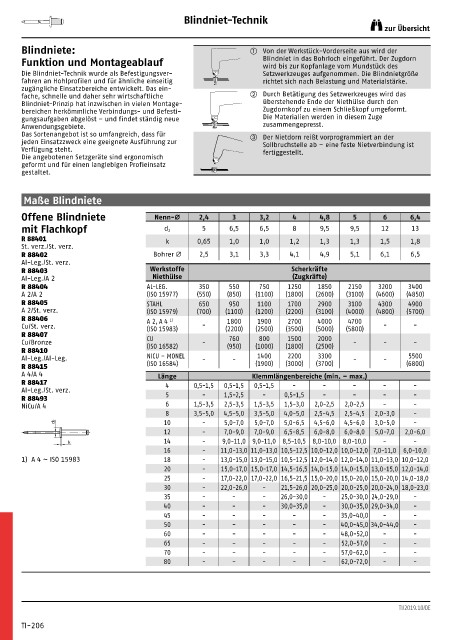

Blindniet-Technik
                                                                                                       zur Übersicht

       Blindniete:                                                  Von der Werkstück-Vorderseite aus wird der
       Funktion und Montageablauf                                     Blindniet in das Bohrloch eingeführt. Der Zugdorn
                                                                      wird bis zur Kopfanlage vom Mundstück des
       Die Blindniet-Technik wurde als Befestigungsver-               Setzwerkzeuges aufgenommen. Die Blindnietgröße
       fahren an Hohlprofilen und für ähnliche einseitig              richtet sich nach Belastung und Materialstärke.
       zugängliche Einsatzbereiche ent wickelt. Das ein-
       fache, schnelle und daher sehr wirtschaftliche               Durch Betätigung des Setzwerkzeuges wird das
       Blindniet-Prinzip hat inzwischen in vielen Montage-            überstehende Ende der Niethülse durch den
       bereichen herkömm liche Verbindungs- und Befesti-              Zugdornkopf zu einem Schließkopf umgeformt.
       gungsaufgaben abgelöst – und findet ständig neue               Die Materialien werden in diesem Zuge
       Anwendungsgebiete.                                             zusammengepresst.
       Das Sortenangebot ist so umfangreich, dass für                Der Nietdorn reißt vorprogrammiert an der
       jeden Einsatzzweck eine geeignete Ausführung zur               Sollbruchstelle ab – eine feste Nietverbindung ist
       Verfügung steht.                                                 fertiggestellt.
       Die angebotenen Setzgeräte sind ergonomisch
       geformt und für einen langlebigen Profieinsatz
       gestaltet.


       Maße Blindniete

       Offene Blindniete                  Nenn-Ø     2,4      3      3,2      4      4,8      5       6      6,4
       mit Flachkopf                        d 2       5      6,5     6,5      8      9,5     9,5     12      13
       R 88401                               k       0,65    1,0     1,0     1,2     1,3     1,3     1,5     1,8
       St. verz./St. verz.
       R 88402                           Bohrer Ø    2,5     3,1     3,3     4,1     4,9     5,1     6,1     6,5
       Al-Leg./St. verz.
       R 88403                           Werkstoffe                           Scherkräfte
       Al-Leg./A 2                       Niethülse                            (Zugkräfte)
       R 88404                          AL-LEG.      350     550     750     1250    1850    2150    3200    3400
       A 2/A 2                          (ISO 15977)  (550)   (850)  (1100)  (1800)  (2600)  (3100)  (4600)  (4850)
       R 88405                          STAHL        650     950     1100    1700    2900    3100    4300    4900
       A 2/St. verz.                    (ISO 15979)  (700)  (1100)  (1200)  (2200)  (3100)  (4000)  (4800)  (5700)
       R 88406                          A 2, A 4  1)         1800    1900    2700    4000    4700
       Cu/St. verz.                     (ISO 15983)   -     (2200)  (2500)  (3500)  (5000)  (5800)    -       -
       R 88407                          CU                   760     800     1500    2000
       Cu/Bronze                        (ISO 16582)   -      (950)  (1000)  (1800)  (2500)    -       -       -
       R 88410
       Al-Leg./Al-Leg.                  NICU – MONEL  -       -      1400    2200    3300     -       -      5500
       R 88415                          (ISO 16584)                 (1900)  (3000)  (3700)                  (6800)
       A 4/A 4                             Länge                   Klemmlängenbereiche (min. – max.)
       R 88417                               4      0,5-1,5  0,5-1,5  0,5-1,5  -      -       -       -       -
       Al-Leg./St. verz.
       R 88493                               5        -     1,5-2,5   -     0,5-1,5   -       -       -       -
       NiCu/A 4                              6      1,5-3,5  2,5-3,5  1,5-3,5  1,5-3,0  2,0-2,5  2,0-2,5  -   -
                                             8      3,5-5,0  4,5-5,0  3,5-5,0  4,0-5,0  2,5-4,5  2,5-4,5  2,0-3,0  -
               d 2                          10        -     5,0-7,0  5,0-7,0  5,0-6,5  4,5-6,0  4,5-6,0  3,0-5,0  -
                                            12        -     7,0-9,0  7,0-9,0  6,5-8,5  6,0-8,0  6,0-8,0  5,0-7,0  2,0-6,0
                   k                        14        -     9,0-11,0 9,0-11,0 8,5-10,5 8,0-10,0 8,0-10,0  -   -
                                            16        -    11,0-13,0 11,0-13,0 10,5-12,5 10,0-12,0 10,0-12,0 7,0-11,0  6,0-10,0
       1)  A 4 ~ ISO 15983                  18        -    13,0-15,0 13,0-15,0 10,5-12,5 12,0-14,0 12,0-14,0 11,0-13,0 10,0-12,0
                                            20        -    15,0-17,0 15,0-17,0 14,5-16,5 14,0-15,0 14,0-15,0 13,0-15,0 12,0-14,0
                                            25        -    17,0-22,0 17,0-22,0 16,5-21,5 15,0-20,0 15,0-20,0 15,0-20,0 14,0-18,0
                                            30        -    22,0-26,0  -    21,5-26,0 20,0-25,0 20,0-25,0 20,0-24,0 18,0-23,0
                                            35        -       -       -    26,0-30,0  -    25,0-30,0 24,0-29,0  -
                                            40        -       -       -    30,0-35,0  -    30,0-35,0 29,0-34,0  -
                                            45        -       -       -       -       -    35,0-40,0  -       -
                                            50        -       -       -       -       -    40,0-45,0 34,0-44,0  -
                                            60        -       -       -       -       -    48,0-52,0  -       -
                                            65        -       -       -       -       -    52,0-57,0  -       -
                                            70        -       -       -       -       -    57,0-62,0  -       -
                                            80        -       -       -       -       -    62,0-72,0  -       -
